Detalhes do produto:
|
| Relação da engrenagem: | 85:1 | Tipo: | Fechado |
|---|---|---|---|
| Aplicação: | Maquinaria de construção | Motorista: | Motor hidráulico |
| Categoria do IP: | IP66 | Cor: | como pedido |
| Eficiência: | 40% | Precisão: | 0,15 graus |
| Destacar: | solar tracker drive,slewing drive for solar tracking system |
||

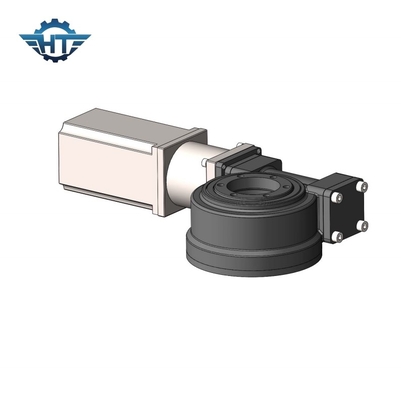

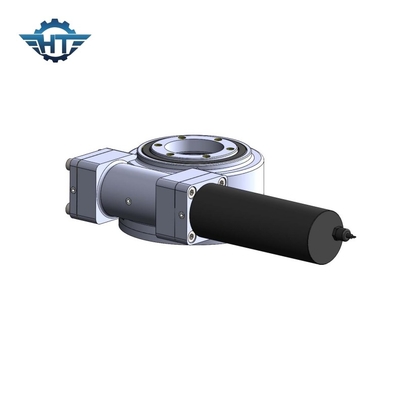

Movimentação pequena incluida alinhada sem-fim do pântano com o dente extinto para a maquinaria de construção
Descrição pequena incluida da movimentação do pântano
A série do SE é uma movimentação de abrigo incluida do pântano com nível da proteção do cerco IP66. É projetada com um eixo do sem-fim da ampulheta com os 5 dentes no contato entre o anel do pântano e o eixo do sem-fim. Este projeto oferece uma parte traseira muito contínua que guarda a capacidade do torque para as cargas pesadas. O setor mineiro, a indústria de cimento e muito mais indústrias com contaminação alta de ambiente da partícula fina preferem esta movimentação para sua tensão. É igualmente a escolha para a maioria das instalações exteriores sujeitadas à chuva pesada e à neve porque é selado bem comparado a outros projetos.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicação
As movimentações do sem-fim provaram eficaz em muitas máquinas e em equipamento, em várias aplicações e em várias condições operacionais, como: plataformas da construção e do conjunto, colocação das cabinas do piloto na maquinaria da floresta, equipamento do transporte de materiais, posicionamento de sistemas solares, controle das superestruturas e aplicações operacionais da maquinaria de construção, guindastes industriais e assim por diante.
Vantagens
1. Use o selo do óleo de esqueleto para evitar eficientemente o escapamento do óleo
2. A dimensão de montagem projetada podia combinar muitas aplicações.
3. Manutenção fácil
4. Adote a estrutura da engrenagem de sem-fim que tem o torque forte da adesão e de condução
