Detalhes do produto:
|
| Modelo: | SE1~SE25 | Relação da engrenagem: | 31:1~150:1 |
|---|---|---|---|
| Aplicação: | Sistemas de rastreio exteriores de Sun | Lugar de origem: | Changzhou, China |
| Certificado: | ISO9001/CE | A instalação: | Horizontal e vertical |
| Manutenção: | Fácil | Cor: | Como pedido |
| Folga: | Menos de 0,15 graus | ||
| Destacar: | solar tracker drive,solar slew drive |
||

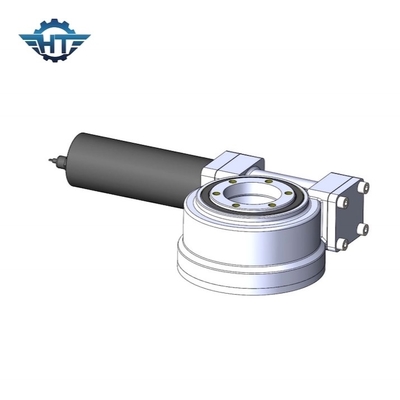

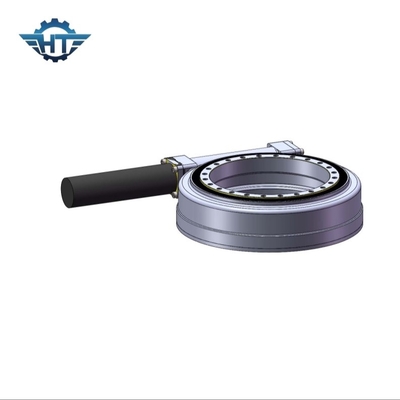

Multi movimentação pequena do pântano do contato de dente para sistemas de rastreio exteriores de Sun do torque alto
Descrição pequena da movimentação do pântano
A movimentação do gerencio é uma caixa de engrenagens que possa com segurança guardar cargas radiais e axiais, assim como transmite um torque para girar. A rotação pode estar em uma única linha central ou em machados múltiplos junto. As movimentações do anel do gerencio são feitas fabricando a engrenagem, os rolamentos, os selos, o alojamento, o motor e outros componentes auxiliares e montagem deles em uma caixa de engrenagens terminada.
A movimentação do gerencio caracteriza a elevada precisão para fornecer uma grande proporção de engrenagem da único-fase. Os rolamentos e as engrenagens são montados em um pequeno, independente, e pronto-à-instalam a caixa para aperfeiçoar o peso e o desempenho. Estes produtos altamente adaptávens igualmente caracterizam a resistência de choque robusta, o desempenho da longa vida, e a rotação lisa, carregar a proteção e opções seladas da movimentação. Como um fabricante experiente da movimentação do pântano, nós temos a capacidade de fornecer as movimentações de alta qualidade do pântano.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
