Detalhes do produto:
|
| Lugar de origem: | Changzhou, China (continente) | Fonte de alimentação: | 24VDC |
|---|---|---|---|
| Sensores de salão: | Opcional | Tipo de motor: | motor dc escovado planetário |
| Característica: | Totalmente incluido | Material: | Quarto |
| Aplicação: | Absorvente concentrado do calor | travamento do auto: | Sim |
| Destacar: | Movimentação dupla do pântano da engrenagem de sem-fim da linha central,Movimentação do pântano da engrenagem de sem-fim 24VDC,Movimentação do pântano da engrenagem de sem-fim da elevada precisão |
||

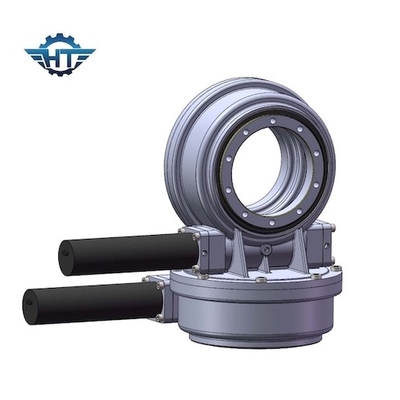

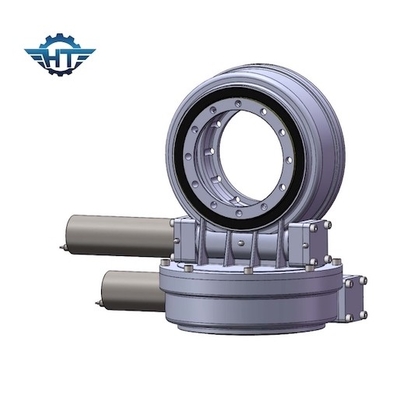

A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação, elevada precisão para o absorvente concentrado do calor
Descrição da movimentação do pântano da engrenagem de sem-fim
Como escolher um dispositivo de transmissão para o sistema fototérmico da produção de eletricidade da torre
O dispositivo de transmissão é importante para a eficiência da central elétrica da torre
Na central elétrica fototérmica da torre, os dez dos milhares de espelhos recolhem a radiação solar no absorvente do calor na extremidade da torre deabsorção a fim recolher altas temperaturas e recolher o calor. A fim assegurar a coleção contínua e estável do calor, o espelho deve sempre seguir a posição do sol, através do dispositivo de transmissão no sentido do azimute e da elevação de movimento horizontal (linha central dobro).
O dispositivo de transmissão o mais comum é movimentação do CSP-pântano da torre
A movimentação do pântano é conduzida geralmente por um motor para conduzir a rotação do espelho na direção dos dois machados. Como uma máquina da precisão, a aplicação da movimentação do pântano na indústria fototérmica da produção de eletricidade precisa de controlar a precisão de seguimento dentro de 1mrad. A roda e o dente que dobro de sem-fim da estrutura de envelope a área de engrenagem de superfície é grande, precisão da transmissão são mais altos, resistência de impacto são fortes, sua baixa taxa do desgaste podem assegurar o uso a longo prazo sob as circunstâncias da precisão e da vida, mais apropriadas para a central elétrica fototérmica no noroeste do ambiente áspero.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Especificações do motor
24V escovou o motor da C.C.
Especificação:
Tensão: 24VDC
Tensão opcional: 12V, 48V
Nenhuma corrente da carga: 0.6A (máximo)
Nenhuma velocidade da saída da carga: 3,2 RPM
Nenhuma velocidade da carga: 1300 RPM
Velocidade avaliado: 2 RPM
Torque avaliado: 43 nanômetro
Max Torque: 48 nanômetro
Corrente avaliado: 1.8A (máximo)
Classe do IP: IP55
Peso: g 2000
Eixo: 12mm
A tensão, o poder e a velocidade do motor serão personalizados de acordo com seu pedido sob a circunstância permitida da dimensão adotável.
