Detalhes do produto:
|
| Tipo: | Movimentações do gerencio SE1 | Material: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantia: | 5~10 anos | Tamanhos: | 3 polegadas a 25 polegadas |
| Aplicação: | Máquinas industriais | Cor: | Cliente exigido |
| Estrutura: | Única linha central incluida | Proteção: | IP66 |
| Destacar: | 1 de sem-fim polegada de transmissão da engrenagem,Movimentação solar do perseguidor da máquina industrial,1 polegada de movimentação solar do pântano |
||

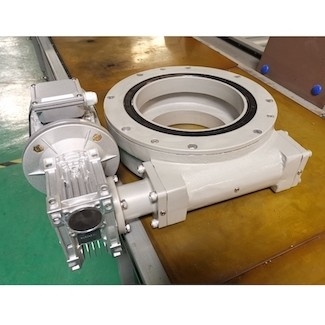

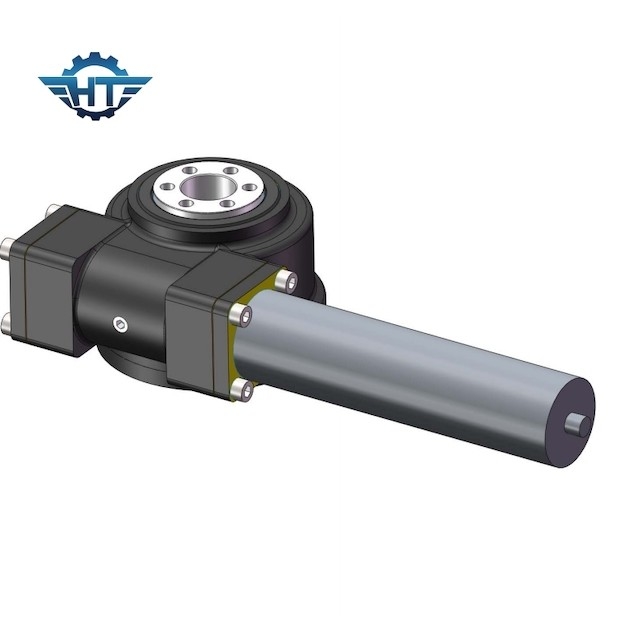

1 polegada de movimentações pequenas do gerencio da movimentação do sem-fim para a energia solar e máquinas industriais
Descrição pequena das movimentações do gerencio da movimentação do sem-fim
As aplicações comuns são geralmente maquinaria da engenharia e de construção. Pode igualmente ser aplicada em solares, no vento e em uma maquinaria do seguimento automático da variedade que precisam o funcionamento a longo prazo. Devido à estrutura compacta, corrente curto da transmissão, movimentação do pântano é mais fácil conseguir a precisão alta e um controle digital mais fácil, tão lá é muitas aplicações no campo de robôs industriais. A movimentação do pântano é fácil de usar e fácil instalar e salvar o espaço. Quando selecione a movimentação apropriada do pântano, considere primeiramente se o rolamento radial axial, virando o torque e outros parâmetros são satisfeitos com o uso, em segundo, a velocidade final da saída da movimentação do pântano não podem exceder 3 RPM, a fim assegurar a vida útil normal do produto.
Modelo Performance Parameters do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Inclinação Torque (kN.m) |
Terra arrendada Torque (kN.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência | Precisão (grau) |
IP | Tep de trabalho (℃) |
De travamento automático | Peso (quilograma) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 204 |
Métodos da instalação
A instalação horizontal
Montar a movimentação do pântano de cabeça para baixo na linha central do azimute é recomendada para que as aplicações solares forneçam a melhor proteção e aumentem a proteção à linha central da elevação. Para outras aplicações, a orientação de montagem deve ser baseada em uma avaliação do grau de proteção e deve fornecer a melhor proteção.
a instalação vertical
Recomenda-se instalar a movimentação do gerencio nas aplicações solares que referem o desenho unido para a melhor proteção. Para outras aplicações, a orientação de montagem deve ser baseada em uma avaliação do grau de proteção e deve fornecer a melhor proteção.
