Detalhes do produto:
|
| Fonte de alimentação: | Motor de 24 Vcc | Modelo: | SE7 |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Construção: | Alojamento fechado |
| Aplicação: | Energia solar | Relação: | 57:1 |
| Categoria do IP: | IP66 | Garantia: | 5 anos |
| Destacar: | Transmissão da engrenagem de sem-fim da energia solar,Transmissão SE7 da engrenagem de sem-fim,SE7 que gerencie carregando a movimentação |
||

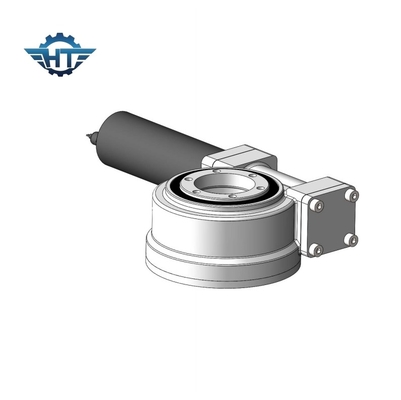

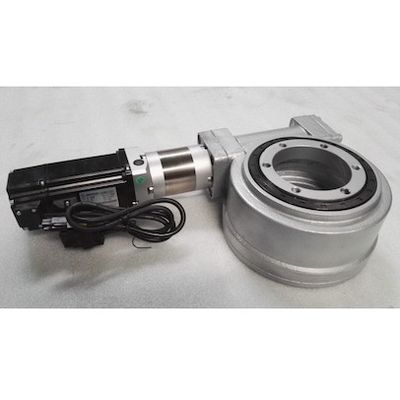

7 polegadas de sem-fim para alinhar as movimentações pequenas do pântano, grande relação da transmissão para a energia solar
A engrenagem de sem-fim pântano pequeno conduz a descrição
Movimentação do gerencio da engrenagem de sem-fim, igualmente nomeada como o redutor de gerencio. É composta geralmente do sem-fim, do rolamento do gerencio, do alojamento, do adaptador do motor, do tampão de extremidade e dos outros componentes. Adotando o rolamento do gerencio como seu componente do núcleo, a movimentação do gerencio pode carregar a força axial, força radial e da inclinação momento simultaneamente. Comparando com a movimentação do gerencio da série do SE, as séries de WEA têm as vantagens do melhor desempenho protetor, do grande torque da transmissão, da melhor resistência de impacto e da vida ativa longa.
A movimentação do gerencio da engrenagem de sem-fim é aplicada extensamente nas peças relativamente giratórias da maquinaria tais como a broca de rocha de trabalho aérea do guindaste do caminhão da maquinaria, máquina de perfuração que agarra a máquina de madeira, a máquina de molde do código e o campo da energia solar tal como o sistema de rastreio solar, CSP, CPV.
Modelo Performance Parameters do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Inclinação Torque (kN.m) |
Terra arrendada Torque (kN.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência | Precisão (grau) |
IP | Tep de trabalho (℃) |
De travamento automático | Peso (quilograma) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 204 |
Aplicações
As movimentações do gerencio podem suportar maiores cargas axiais, cargas radiais e momentos da inclinação. A plataforma giratória ou o quadro são conduzidos por uma movimentação do gerencio para girar no azimute e na elevação.
Para a energia solar: É projetada em um sistema de rastreio solar aumentar a eficiência da produção de eletricidade.
Uso industrial: Usou-se principalmente para conduzir dois objetos que gerenciem relativo a se em 360°.
