Detalhes do produto:
|
| Modelo: | VE9 | RELAÇÃO DA ENGRENAGEM: | 61:1 |
|---|---|---|---|
| Aplicação: | Sistema de rastreio do calor solar | Lugar de origem: | Changzhou, China |
| Estrutura: | Engrenagem helicoidal | Certificado: | ISO9001, CE |
| a instalação: | Vertical instalado | Folga: | <0.1° |
| Destacar: | Movimentação compacta do gerencio da caixa de engrenagens do sem-fim,Movimentação do gerencio da caixa de engrenagens do sem-fim de 60 KN,Movimentação do gerencio do sistema de rastreio do calor solar |
||

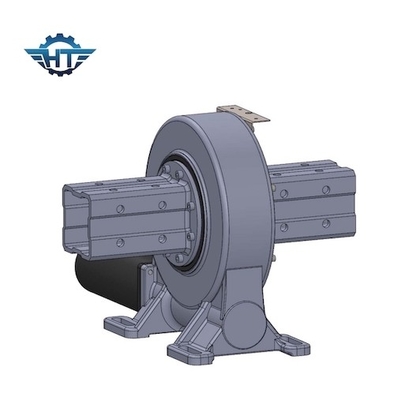

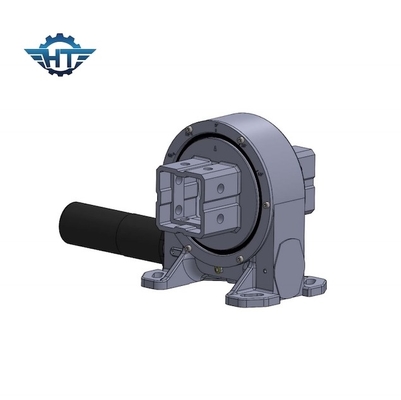

Movimentação do gerencio da caixa de engrenagens do sem-fim do estojo compacto VE9 para o picovolt, CPV, sistema de rastreio do calor solar de CSP
Descrição da movimentação do gerencio da engrenagem de sem-fim
Função: As movimentações do gerencio funcionam com tecnologia padrão do sem-fim, em que o sem-fim no eixo horizontal atua como o motorista para a engrenagem, geralmente, o eixo é conduzido pelo motor elétrico da engrenagem.
Relação da engrenagem: A rotação do sem-fim horizontal gerencie uma engrenagem sobre uma perpendicular da linha central para a linha central de parafuso. Esta combinação reduz a velocidade da unidade conduzida e igualmente multiplica seu torque; aumentando a proporcionalmente como as diminuições da velocidade. A relação da velocidade dos eixos depende em cima da relação do número de linhas do sem-fim ao número de dentes na roda ou na engrenagem de sem-fim.
Parâmetros de movimentações do gerencio da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Parâmetros técnicos da movimentação do gerencio VE9
| Modelo | VE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Alojamento fechado, IP66 |
| Material | 42CrMo, 50Mn | Torque da saída | 7320 N.m |
| Inclinando o torque do momento | K 16,3 N.m | Guardando o torque | 55 K N.m |
| Avaliação axial estática | 60 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 30 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 61:1 | Eficiência | 40% |
Aplicações
As aplicações da movimentação do gerencio incluem perseguidores solares, CSP, CPV, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e os elevadores automotivos etc.
