Detalhes do produto:
|
| Material: | Quarto | Modelo: | VE7” |
|---|---|---|---|
| Relação da engrenagem: | 51:1 | Cor padrão: | RAL 9006 |
| Torque normal da saída: | 5100 Nm | Guardando o torque: | 39 kNm |
| Inclinando o torque: | 5 kNm | Torque do max: | 7650 Nm |
| Destacar: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

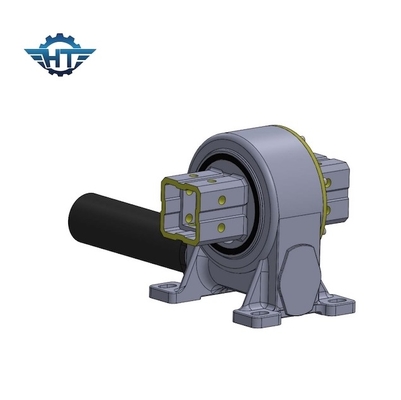

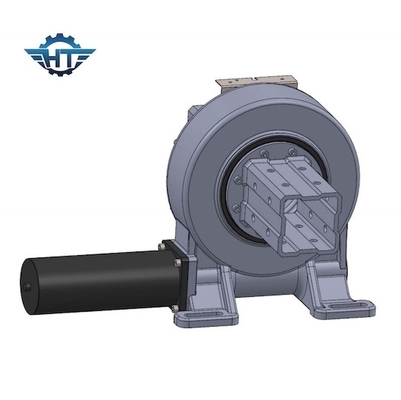

Movimentação solar do pântano linha central vertical alta do torque VE7 da única para o sistema de rastreio inclinado
descrição solar da movimentação do pântano da linha central do ingle
A linha central de rotação da único-linha central oblíqua que segue o suporte é instalada em um ângulo de inclinação ao plano horizontal, e gerencie em torno de uma linha central de uma dimensão. O sentido da linha central de rotação é norte-sul, de modo que a superfície derecepção do módulo fotovoltaico seja como a perpendicular ao ângulo de incidente da luz solar como possível no sentido de uma dimensão.
Parâmetros de movimentações do gerencio da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. escala de gerencio de 360 graus
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Características
1. Saída alta do torque sob as circunstâncias de baixa velocidade, que podem transmitir a força axial detalhada, a força radial, e a reviravolta do momento
2. Modo helicoidal da movimentação da engrenagem e do sem-fim. Boa economia, flexibilidade forte no tamanho axial
3. Sem-fim da ampulheta do envelope, contato do multi-dente, capacidade forte do carga-rolamento
4. Relação de densidade do elevado desempenho
5. Desempenho de travamento automático ou para adicionar o freio da entrada
6. Relação de espaço pequena, a instalação conveniente e desmontagem
7. Formulários de saída diversificados
8. Pré-ajuste o valor da diferença e instale-o diretamente na máquina
9. IP66
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
