Detalhes do produto:
|
| Material: | Quarto | Modelo: | VE7” |
|---|---|---|---|
| Relação da engrenagem: | 51:1 | Cor: | Como pedido |
| Aplicação: | Sistema de rastreio solar | Motorista: | Motor 12/24VDC |
| Local da instalação: | campo aberto | Característica: | Longa vida |
| Destacar: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

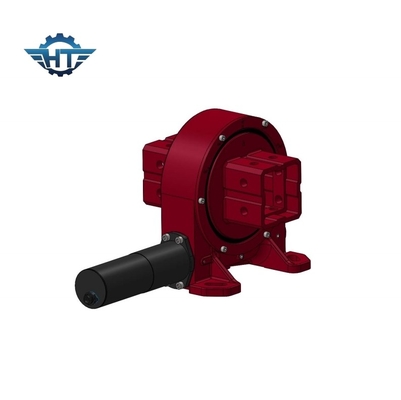

Movimentação horizontal do gerencio do motor da engrenagem de sem-fim VE7 do envelope 24vdc para o sistema de rastreio solar
Descrição da movimentação do pântano da engrenagem de sem-fim VE7
O sistema de rastreio solar aplicado da movimentação do gerencio para manter o melhor ângulo da luz solar em todas as vezes. Comparado com as centrais elétricas fixas, o seguimento liso da único-linha central pode aumentar a produção de eletricidade anual por 10~30% (segundo mudanças da latitude); a único-linha central inclinada pode aumentar por mais de 30%; o seguimento da duplo-linha central pode aumentar por aproximadamente 40~50%.
Parâmetros de movimentações do gerencio da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Características
1 projeto de utilização do furo cego e a estrutura de esqueleto da selagem do selo do óleo, o desempenho de selagem são seguros, o selo pode evitar a luz solar direta, impede eficazmente a poeira e a água, e o nível da proteção pode alcançar IP65. É apropriado para o uso exterior e pode ser saída com flanges simples ou duplos.
O sem-fim dobro da ampulheta do envolvimento 2, contato do multi-dente, transmite o torque maior, pode carregar a força axial maior, força radial e momento da inclinação
3 o projeto de produto adotam o tamanho comum no país e no estrangeiro, que é conveniente para uma substituição mais atrasada
A estrutura dobro do apoio do canal adutor 4, rigidez forte, pode suportar a força radial da grande carga e momento da reviravolta, especialmente apropriado para a duplo-linha central independentemente conduzida fotovoltaico, concentrando o azimute do lançamento do suporte e outras condições de trabalho
Flange coaxial frente e verso da saída 5, estrutura simétrica, tolerância a falhas alta do conjunto, tamanho axial pequeno, economia do espaço, estrutura do eixo de saída, convenientes ocos para prender e disposição estrutural
Anel de esqueleto importado 6 do selo do dobro-bordo para impedir a poluição no local
Aplicação
Usado para a rotação da posição do passo de sistemas da produção de eletricidade fotovoltaico tais como a única linha central lisa, a produção de eletricidade da calha, a produção de eletricidade concentrada, etc. O sistema de rastreio liso da único-linha central é um formulário de seguir o suporte arranjado no seguimento norte-sul e leste-oeste. De acordo com o algoritmo astronômico, o motor conduz o suporte para fazer os painéis solares seguir o azimute do sol, aumenta a luz solar direta na superfície do módulo fotovoltaico, e aumenta a produção de eletricidade.
