Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE9 |
|---|---|---|---|
| Relação da engrenagem: | 61:1 | Torque da saída avaliado: | 6100 nanômetro |
| Guardando o torque: | 36000 nanômetro | Inclinando o torque: | 16300 nanômetro |
| Marca registrada: | Neutro, OEM, personalizou | Cor padrão: | RAL 9006 |
| Destacar: | Pântano vertical Ring Drive 9",O tubo 110 massacrou Ring Drive,Movimentação de carregamento 9" do gerencio vertical |
||

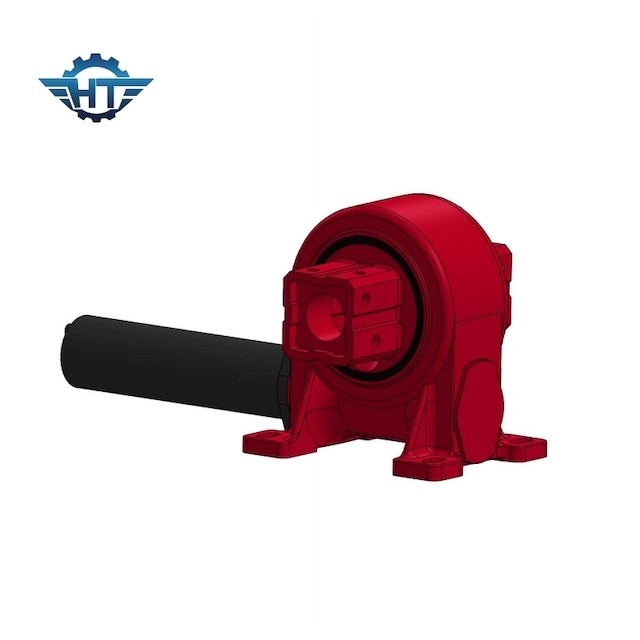

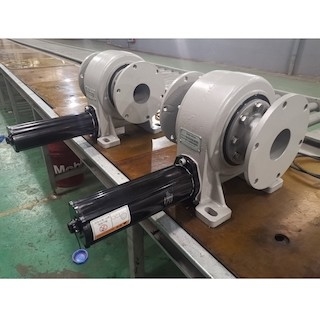

Vertical 9 polegadas que gerenciem a movimentação com tamanho 110 do tubo para o único sistema de rastreio da linha central
Descrição da movimentação do gerencio da engrenagem de sem-fim
As movimentações do gerencio da único-linha central VE9 podem girar ao redor uma linha central e são do torque nominal diferente e de guardar e de inclinar o momento. Nós podemos fornecer o tipo corrente e personalizado baseado nas exigências de clientes. É o mais fácil instalar, e o mais de uso geral. A movimentação do gerencio VE7 oferece a montagem vertical e uma movimentação completamente fechado em uma unidade potente.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Vantagens do produto
1. Torque backholding alto
2. De travamento automático para melhorar a segurança de sistema de rastreio solar
2. Interior da parada dura
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta e para minimizar a folga
