Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Ciclo de dever: | 30 anos |
| Tipo: | linha central dupla | Cor padrão: | RAL9006 |
| Parafusos de montagem: | 6*M10 | Código do HS: | 84834090 |
| Destacar: | Movimentação dupla do gerencio da linha central SDE7,caixa de engrenagens planetária da movimentação do gerencio do motor 12V,Movimentação do pântano da engrenagem de sem-fim SDE7 |
||

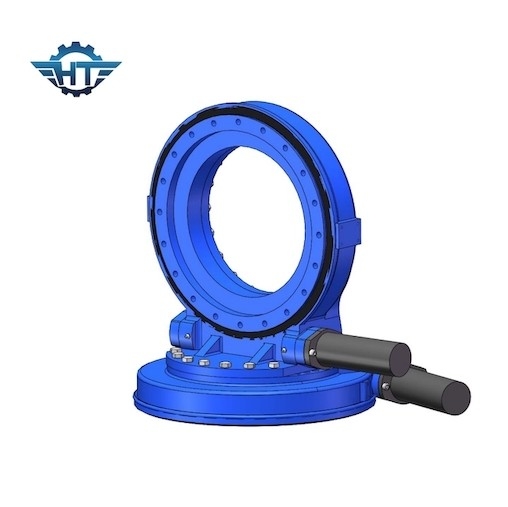

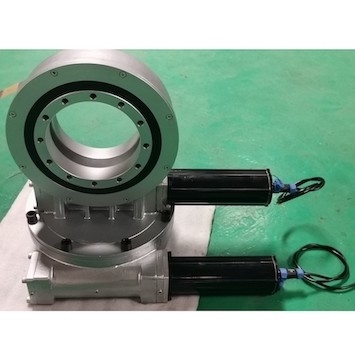

Caixa de engrenagens dupla da movimentação do gerencio da linha central SDE7 com os motores 12V planetários para o perseguidor solar
Descrição dupla da movimentação do gerencio da linha central
Há duas arquiteturas comuns da movimentação e do controle para perseguidores da duplo-linha central: movimentação distribuída e movimentação ligada. Apesar do projeto, a movimentação do gerencio é indubitavelmente o componente central da unidade de controle. A precisão e a rigidez da movimentação do gerencio são estreitamente relacionadas à operação segura do sistema.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Parâmetros elétricos do motor da engrenagem
| Dados do motor | Dados planetários | ||
| Tensão avaliado | 24VDC | Relação | 398:1 |
| Corrente avaliado | 1.3A | Torque da saída | 43Nm |
| Velocidade avaliado | 800Rpm | Velocidade da saída | 2Rpm |
| Protegido ao nível | IP55/65/66 | Ruído | <60db> |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
