Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE21" |
|---|---|---|---|
| Relação da engrenagem: | 125:1 | Torque da saída avaliado: | kNm 16 |
| Inclinando o torque: | kNm 205 | Eficiência: | 40% |
| Cor: | RAL 9006 | Tipo do selo: | NBR+PVC, tipo do FB |
| Destacar: | O selo do PVC de NBR encerrou a movimentação do gerencio,Movimentação do gerencio para o sistema de rastreio solar 21 polegadas,Anel do gerencio da engrenagem de sem-fim de 21 polegadas |
||

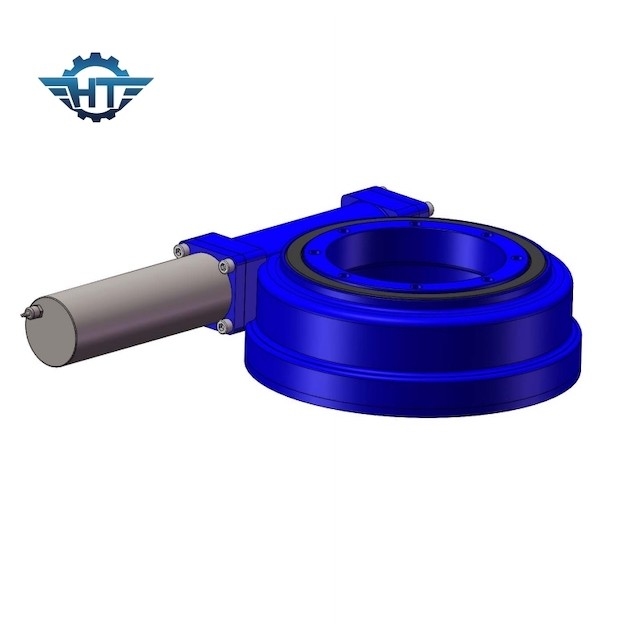

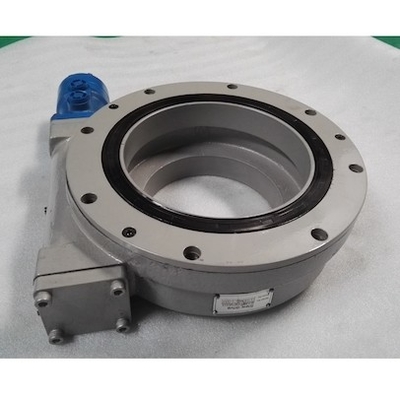

Engrenagem de sem-fim incluida que gerencie Ring Drive, 21 polegadas de tamanho de Bigh para a robótica da automatização
Engrenagem de sem-fim incluida que gerencie a descrição de Ring Drive
O womr incluido alinha a movimentação do anel do gerencio pode obter uma grande relação da transmissão, mais compacta do que o mecanismo de engrenagem oblíquo desconcertado do eixo. Com superfície de engrenagem do dente de duas rodas para a linha contato, sua capacidade de carregamento é muito mais alta do que o mecanismo de engrenagem oblíquo desconcertado do eixo. A movimentação do sem-fim é equivalente espiralar transmissão, é transmissão de engrenagem do multi-dente, assim que a transmissão é lisa, de baixo nível de ruído. E é de travamento automático, quando o ângulo do guia do sem-fim é menos do que o ângulo equivalente da fricção entre os dentes de engrenagem, o mecanismo tem a característica de travamento automático; pode realizar o reverso de travamento automático, de que é dizer, simplesmente o sem-fim para conduzir a roda de sem-fim. Com esta característica, o mecanismo do sem-fim usado na maquinaria pesada pode jogar um papel da proteção da segurança.
Parâmetros SE21 técnicos
Lugar de origem: Jiangsu, China (continente)
Marca: Hangtuo
Avaliação axial estática: 1600 KN
Avaliação radial estática: 640 KN
Avaliação axial dinâmica: 385 KN
Avaliação radial dinâmica: 335 KN
Circunstância: Novo
Torque da saída: kNm 16
Relação da engrenagem: 125:1
Inclinando o torque do momento: 205 KN.m
Guardando o torque: 105 KN.m
Motor: 125CC, 160CC, motor 200CC hidráulico
Serviço pós-venda proporcionado: Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria
Modelo Performance Parameters do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Inclinação Torque (kN.m) |
Terra arrendada Torque (kN.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência | Precisão (grau) |
IP | Tep de trabalho (℃) |
De travamento automático | Peso (quilograma) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 204 |
Aplicações
As movimentações do gerencio de Hangtuo e o rolamento do gerencio/anel podem ser usados para o equipamento de construção e o sistema da robótica da automatização, tal como o caminhão montaram guindastes, os carnes a pouca distância do mar, máquina escavadora.
