Detalhes do produto:
|
| Tipo: | Fechado | Aplicações: | Escavadores e elevadores automotivos |
|---|---|---|---|
| Motorista: | Motor hidráulico | Categoria do IP: | IP66 |
| Cor: | como pedido | Relação: | 61:1 |
| Modelo: | 9 polegadas | Effciency: | 40% |
| Destacar: | Os elevadores automotivos encerraram a movimentação do gerencio,A movimentação fechada do gerencio gerencie horizontalmente,Gire horizontalmente a movimentação do pântano do sem-fim |
||

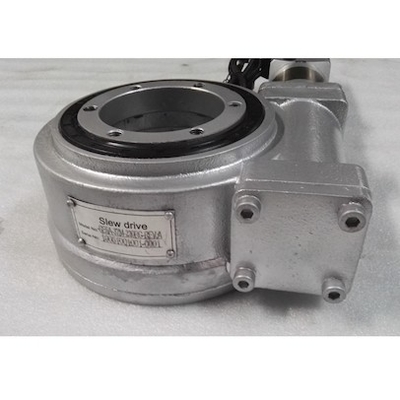

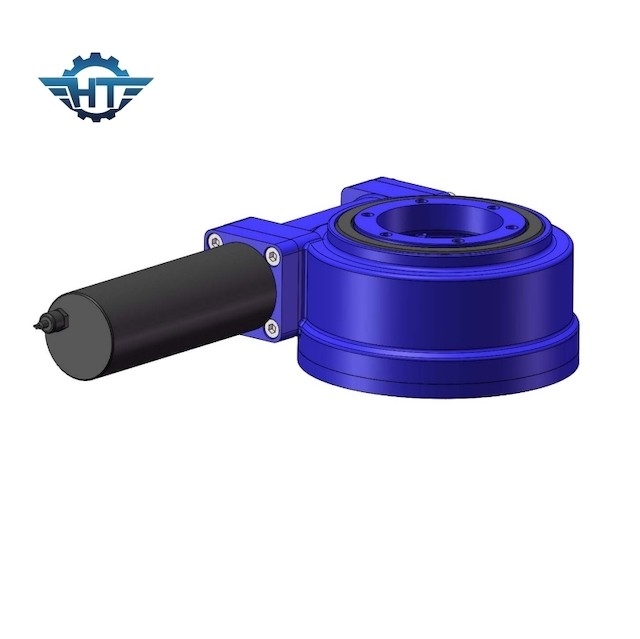

Gire horizontalmente 9 do sem-fim polegadas de caixa de engrenagens da movimentação com para os escavadores e elevadores automotivos
9 do sem-fim da movimentação polegadas de descrição do produto da caixa de engrenagens
A movimentação do gerencio tem muitos tipos tais como tipo incluido, tipo de abrigo aberto, tipo vertical, tipo duplo da linha central, tipo da elevada precisão, o tipo de movimentação movimentação do sem-fim do gerencio etc. é baseado no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
| Modelo: | SE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 8784 N.m |
| Inclinando o torque do momento | 45 K N.m | Guardando o torque | 30,8 K N.m |
| Avaliação axial estática | 340 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 170 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 61:1 | Eficiência | 40% |
Modelo Performance Parameters do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Inclinação Torque (kN.m) |
Terra arrendada Torque (kN.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência | Precisão (grau) |
IP | Tep de trabalho (℃) |
De travamento automático | Peso (quilograma) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 204 |
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
