Detalhes do produto:
|
| Tipo: | Série incluida do SE | Aplicação: | Carro que guarda plataformas |
|---|---|---|---|
| Motorista: | Motor hidráulico | Categoria do IP: | IP66, IP65 |
| Cor: | como pedido | Effciency: | 40% |
| Modelo: | Polegadas SE9 | Relação: | 61:1 |
| Destacar: | Anel do gerencio da engrenagem de sem-fim IP65,Anel 380V do gerencio da engrenagem de sem-fim,Movimentação do rolamento do gerencio IP65 |
||

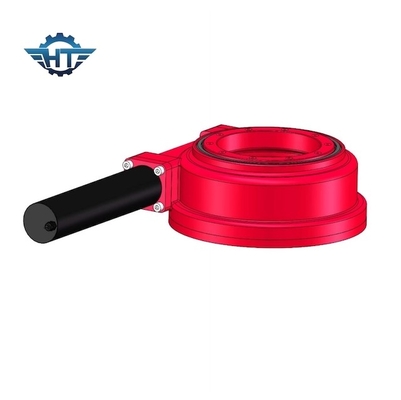

IP66 encerrou a movimentação do gerencio com o motor hidráulico para gerencie o carro que guarda plataformas
Descrição incluida da movimentação do gerencio
As movimentações do gerencio são perfeitas para as situações que exigem carga-guardar e torque rotatório da mesma caixa de engrenagens. As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
Girar SE7 conduz parâmetros técnicos
| Nome do produto | Movimentação do gerencio SE7 com os motores da engrenagem de 43Nm 24Vdc |
| Torque da saída | 1750 N.m; 1291,5 ft.lbs |
| Inclinando o torque do momento | 10500 N.m; 7749 ft.lbs |
| Guardando o torque | 13200 N.m; 9741,6 ft.lbs |
| Carga axial | kN 132; 29700 libras |
| Carga radial | kN 58; 13050 libras |
| Alternativas do motor | Motor de C.A. 380V/220V; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, Machiner industrial |
Modelo Performance Parameters do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Inclinação Torque (kN.m) |
Terra arrendada Torque (kN.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência | Precisão (grau) |
IP | Tep de trabalho (℃) |
De travamento automático | Peso (quilograma) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 204 |
Características chaves
1. Pronto-à-instale o sistema com anel integrado do gerencio e fácil integrar em aplicações existentes
2. Custos de manutenção reduzidos
3. Pacotes compactos para as instalações de salvamento do espaço
4. Disponível com as flanges para todos os motores elétricos padrão e os motores hidráulicos
5. Sem-fim conduzido
6. Sistema selado do canal adutor
7. A construção modular permite alterações muito rápidas
8. Vida-alojamento estendido que encerra completamente alinhar (reservatório da graxa, proteção contra a contaminação e o contato)
9. Capacidade de carga máxima no design compacto
