Detalhes do produto:
|
| Modelo: | 9 polegadas | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| Aplicação: | Suporte ajustável da montagem | Lugar de origem: | Changzhou, China |
| Motorista: | Motor da engrenagem de Hall Sensors | A instalação: | Vertical |
| Cor: | como pedido | Folga: | 0.15° |
| Destacar: | Auto reverso que trava o pântano Ring Drive,Anel de Hall Sensor Worm Gear Slewing,Auto reverso que trava a movimentação do pântano do sem-fim |
||

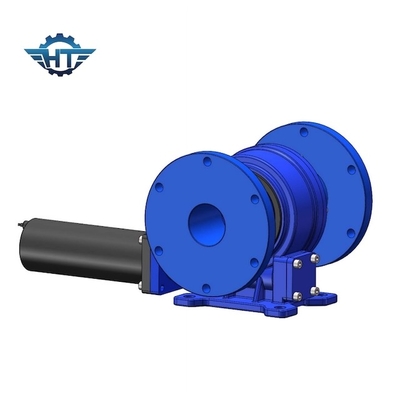

9 polegadas de auto reverso que trava a engrenagem de sem-fim que gerencie Ring For Adjustable Mount Bracket
Auto que trava a descrição do anel do gerencio da engrenagem de sem-fim
Uma característica distintiva da movimentação giratória da engrenagem de sem-fim é a característica entre de travamento automático de travamento automático e dinâmico estático. Quando o ≤ 0,5 do ηA da eficiência da partida, de travamento automático estático existir. Neste tempo, é impossível conduzir o sem-fim girando o rolamento do gerencio. Às vezes, este auto-fechamento pode ser invalidado por alguma força externo tal como a vibração externo. Neste tempo, o sem-fim pode ser conduzido pelo rolamento giratório do gerencio. Quando o ≤ de funcionamento 0,5 do η da eficiência mecânica, o ângulo de hélice γm=2.5°~4°, que pode conseguir de travamento automático dinâmico (isto é, travamento automático durante o movimento), que pode ser conseguido confiando no esforço do contato e na fricção da superfície do dente.
Em muitos sistemas de movimentação, de travamento automático é muito importante. Geralmente, usar freios ou blocos adicionais é o método o mais comum. As engrenagens de travamento automático não podem completamente substituir o papel dos freios. A movimentação giratória da engrenagem de sem-fim é de travamento automático estático. Em alguns casos especiais, tais como terremotos, o de travamento automático é ainda eficaz quando há uma tendência inverter a rotação. Nossa movimentação do gerencio tem as características do reverso de travamento automático devido às características de travamento automático da engrenagem de sem-fim. Esta característica aumenta extremamente a estabilidade do funcionamento do anfitrião e do fator de segurança. Comparado aos produtos tradicionais do balanço, a caixa de engrenagens da movimentação do gerencio é fácil de instalar, fácil manter, e salvar o espaço considerável da instalação.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Vantagens
1. Momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. Conduza a carga maior para usar o multi contato de dente
4. Melhore a função de travamento automático estática
