Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE3" |
|---|---|---|---|
| RELAÇÃO DA ENGRENAGEM: | 31:1 | Eficiência: | 40% |
| Cor: | RAL 9006 ou conforme solicitado | Aplicação: | Perseguidores solares da única linha central |
| Lugar de origem: | Changzhou, China | Codificador: | sim |
| Destacar: | Movimentação solar do pântano da engrenagem de sem-fim dos perseguidores,Movimentação do pântano do sem-fim do motor da engrenagem planetária,movimentação do pântano da engrenagem de sem-fim 42CrMo |
||

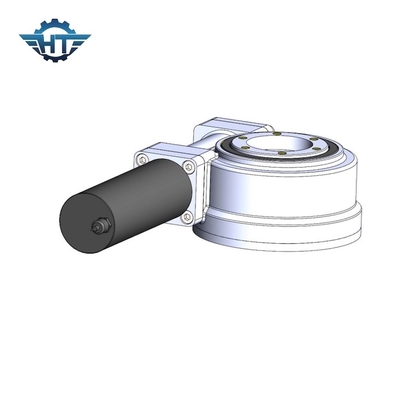

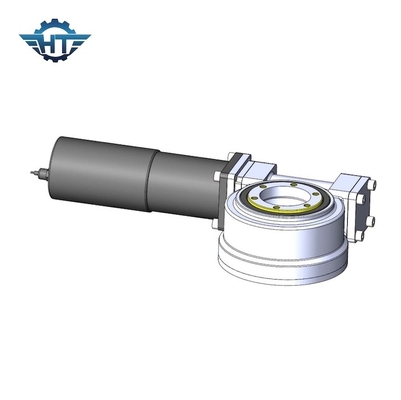

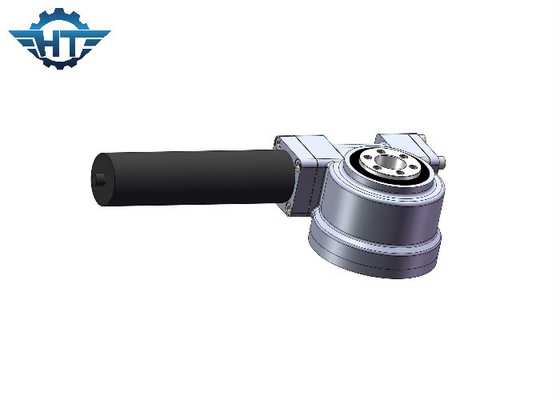

A engrenagem de sem-fim SE1 pequena massacrou a movimentação com o motor da engrenagem planetária para perseguidores solares da única linha central
Descrição pequena da movimentação do pântano da engrenagem de sem-fim
Para a movimentação do gerencio, há 11 tamanhos diferentes disponíveis de 1" a 25" com os mais de 60 modelos para cumprir exigências de seguimento regulares e precisas no picovolt, no CPV e no poder térmico solar seguindo campos. Hangtuo tem o sistema de controlo de qualidade restrito do implementar, entrementes, nós passamos a certificação do sistema de qualidade ISO9001-2008.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Seleção do motor
Artigos opcionais: Motores escovados da C.C. (12V/24V/48V) com ou sem sensores do salão, motores sem escova da engrenagem da C.C., motor de C.A. (220V/380V), codificador.
A instalação
As movimentações do gerencio SE1 podiam ser instaladas verticalmente e horizontalmente.
Recomenda-se para montar horizontalmente a parte superior das movimentações do gerencio em pedidos solares ou do mechinery para a melhor proteção. Se necessário, poderia igualmente ser montado verticalmente, mas precisa suportes adicionais.
