Detalhes do produto:
|
| Modelo: | SDE 7 | Relação da engrenagem: | 57:1 |
|---|---|---|---|
| vida: | ≥10000h | Ruído: | ≤60dB |
| Temperatura de funcionamento: | -40℃~+120℃ | Fonte de alimentação: | AC/DC |

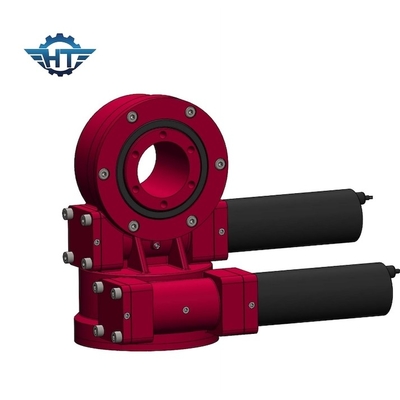

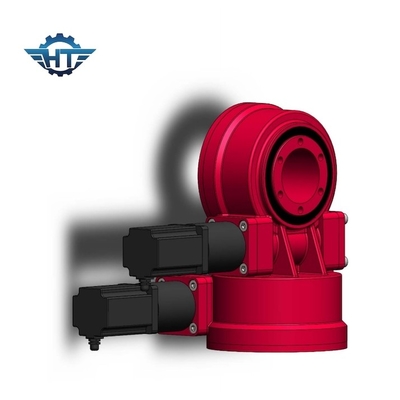

| Nome do produto: | Movimentação dupla do pântano da linha central | velocidade: | 0.1-1.5rpm |
| Destacar: | slew drive motor,worm gear slew drive |
||
Nossa movimentação do gerencio da série de SDE usada principalmente para o picovolt, STP, sistemas de rastreio solares de CSP.
Nossos outros tipos de movimentações do gerencio são amplamente utilizados para aplicações da construção, tais como guindastes do caminhão, manlifts, plataformas giratórias, maquinaria do porto, veículos modulares, sistemas pequenos das energias eólicas e comunicações satélites, transportadores da carga pesada, equipamento da inspeção da ponte, plataforma de trabalho telescópica, exigências do rotador da cesta, guindaste do iate, misturador de cimento, máquina escavadora, etc. Nós podemos igualmente fornecer o tamanho múltiplo da movimentação do gerencio e berarings do gerencio, motor hidráulico & motor da C.C. para combinar com as movimentações do gerencio. Os produtos foram exportados para pelo mundo inteiro.
Carta de desempenho do modelo Slewing Drive de SDE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Características chaves
1. Pronto-à-instale o sistema com engrenagem integrada e o sem-fim, fáceis integrar em aplicações existentes
2. Custos de manutenção reduzidos
3. Pacotes compactos para as instalações de salvamento do espaço
4. Disponível com as flanges para todos os motores elétricos padrão e os motores hidráulicos
5. Sem-fim conduzido
6. Categoria da selagem IP66
7. A construção modular permite alterações muito rápidas
8. Vida-alojamento estendido que encerra completamente alinhar (reservatório da graxa, proteção contra a contaminação e o contato)
9. Capacidade de carga máxima no design compacto
Instrução-combinação da instalação
1. A instalação horizontal & a instalação vertical.
2. Reboque únicas movimentações do sleiwng pode conseguir sistemas de movimentação duplos do gerencio da linha central.
3. Uma movimentação dupla do gerencio da linha central pode conseguir sistemas de movimentação duplos do gerencio da linha central.
4. Uma movimentação do gerencio com o um atuador linear pode igualmente conseguir movimentações duplas do gerencio da linha central.
