Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE9” |
|---|---|---|---|
| Aplicação: | Equipamento da automatização | Torque da saída avaliado: | 4300Nm |
| Guardando o torque: | 31000Nm | Inclinando o torque: | 45000Nm |
| Eficiência: | 40% | Cor: | RAL 9006 ou como pedido |
| Destacar: | Movimentação montada horizontal do pântano da engrenagem de sem-fim,Movimentação do pântano da engrenagem de sem-fim de 4300 nanômetro,Movimentação do pântano da engrenagem de sem-fim dos servos motores |
||

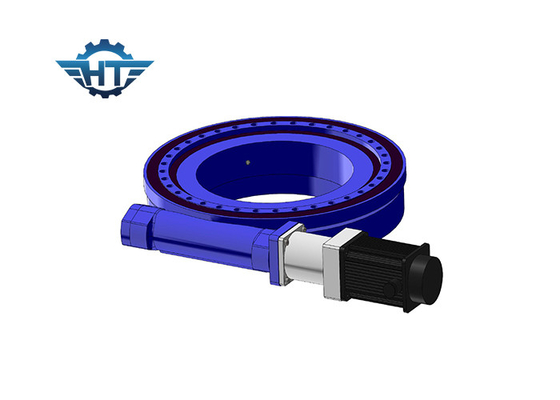

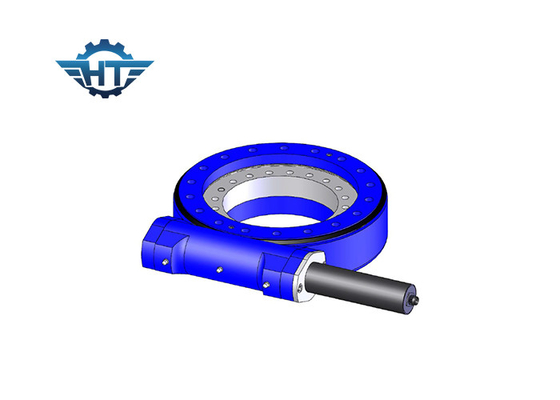

Movimentação montada horizontal de Worm Gear Slew do modelo SE9 com os servos motores para o equipamento da automatização
Descrição montada horizontal da movimentação do pântano SE9
A movimentação do sem-fim é uma desgaste-resistência mais alta da movimentação da engrenagem de sem-fim, que têm a capacidade de carga alta e a inclinação do torque do momento para assegurar a estabilidade, confiança e performanced bem. A movimentação do sem-fim está igualmente disponível para um campo preciso de seguimento mais alto.
1. Momento forte da reviravolta
2. Adopt que envolve a movimentação do sem-fim
3. multi contato de dente, capacidade de carga alta
4. função de travamento automático
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Parâmetros de desempenho SE9
| Modelo: | movimentação horizontal do sem-fim de 9 polegadas |
| Torque da saída avaliado: | 4300 nanômetro |
| Inclinando o torque: | 45000 nanômetro |
| Carga axial: | kN 340 |
| Carga radial: | kN 130 |
| Guardando o torque: | 31000 nanômetro |
| Eficiência: | 40% |
| Precisão: | ° ≤0.1 |
| De travamento automático: | Sim |
| Peso: | 49 quilogramas |
