Detalhes do produto:
|
| Modelo: | 5 polegadas | Relação da engrenagem: | 37:1 |
|---|---|---|---|
| Aplicação: | Sistema de rastreio solar oblíquo | Poder entrado: | DC/AC |
| Velocidade entrada: | 0-1 RPM | Material: | Ferro fundido |
| Posição de montagem: | Alguns | Nível de ruído: | ≤50db |
| Destacar: | slew drive motor,slewing ring gear |
||

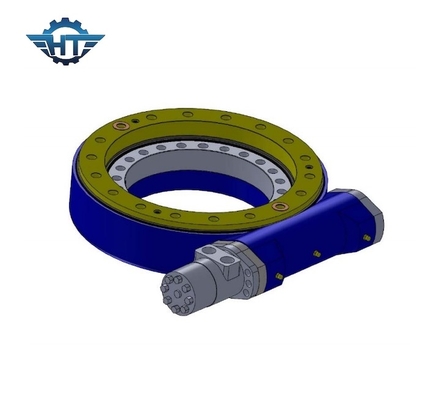

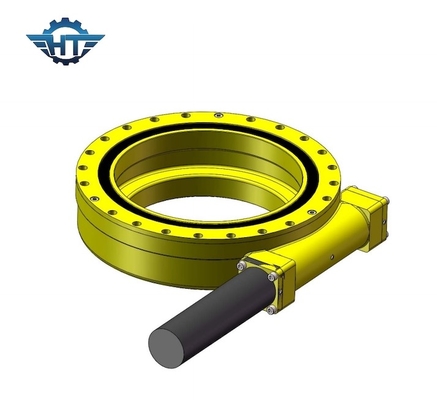

SE5 tipo horizontal caixa de engrenagens da movimentação do gerencio com o CE certificado para o sistema de rastreio solar oblíquo
Descrição da movimentação do gerencio SE5
Um sistema de movimentação do sem-fim do pântano é uma unidade compactamente construída que consista em um anel, em uma placa de base e em um sem-fim do gerencio. Esta unidade traz as vantagens de um anel do gerencio e de um sem-fim em uma unidade.
É apropriado para as aplicações que exigem a rotação lenta com um movimento contínuo ou cíclico capaz de segurar cargas combinadas. O produto é com dimensões padrão para acoplar um motor elétrico ou hidráulico assim como acoplar um sistema inteiro ao equipamento.
Devido a sua densidade, rigidez alta e a outras vantagens mencionadas, um sistema de movimentação do sem-fim é usado no equipamento de variação tal como plataformas móveis do conjunto, sistema satélite, guindastes de carregamento hidráulicos em veículos do transporte, guindastes marinhos pequenos, escadas de gerencio telescópicas, em unidades da roda de grandes transportadores portais marinhos.
Parâmetros do modelo da movimentação do gerencio do SE
| Modelo Performance Parameters do SE | ||||||||||
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
Vantagens
1. Rotação 360 graus
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
