Detalhes do produto:
|
| Material: | Quarto | Tipo: | Sem-fim e Wormwheel |
|---|---|---|---|
| Tempo da vida: | 30 anos | Aplicação: | rastreador solar de eixo duplo |
| Relação da engrenagem: | 57 | Alojamento fechado: | Sim |
| Folga: | menos de 0,1 graus | Effeciency: | 40% |
| Destacar: | slewing ring drive,small slew drive |
||

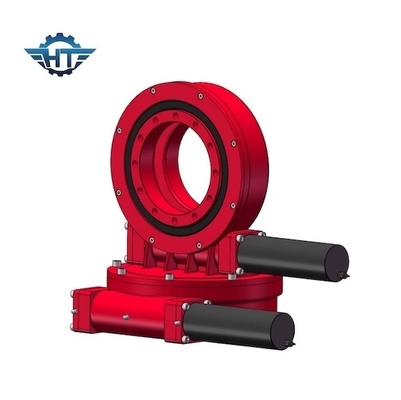

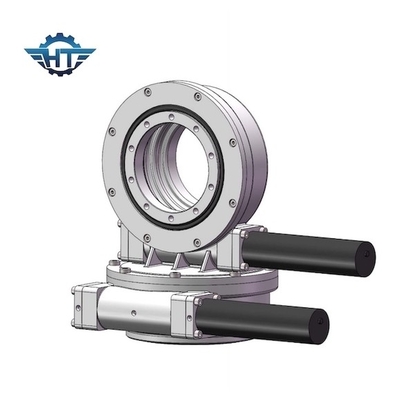

A terra arrendada dupla material da movimentação do pântano da linha central do quarto torce 13 KNm para o sistema de rastreio solar
Descrição dupla da movimentação do pântano da linha central
Movimentação do gerencio SDE7 para o perseguidor solar da Duplo-linha central
Marca: GH
Number modelo: SDE3A
Circunstância: Novo
Serviço pós-venda proporcionado: Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria
Torque da saída: 2000 N.m
Inclinando o torque do momento: 13500 N, m
Guardando o torque: 13200 N.m
Avaliação axial: 34 KN
Avaliação radial: 58 KN
Relação da engrenagem: 57:1
Seguindo a precisão: ≤ 0.1°
Motor: 12V, 24V, motor da C.C., 380V, motor de C.A. 220V
Peso líquido: 56 quilogramas
Prazo de entrega: Dentro de 15 dias de trabalho após a ordem confirmou e o pagamento recebeu.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim |
705kg
|
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
Especificações do Positioner da Duplo-linha central de SDE
1) Movimentação do gerencio da série de SDE amplamente utilizada para as peças relativas da rotação do perseguidor solar.
2) Perseguidor da linha central do picovolt solar e solar duplos
As movimentações do gerencio da duplo-linha central de SDE são asseguradas por uma vida do campo de 30 anos do posicionamento 3D preciso. As movimentações de SDE criam uma solução eficiente e segura em uma única movimentação. Nós qualificamos todas nossos componentes e matérias primas usando os padrões ajustados por ISO 9001, certificações do CE para maximizar a vida do campo.
