Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SDE7" |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 2000 nanômetros |
| Guardando o torque: | 13500 Nm | Torque de Inclinação: | 13200 Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | slew drive motor,slewing ring gear |
||

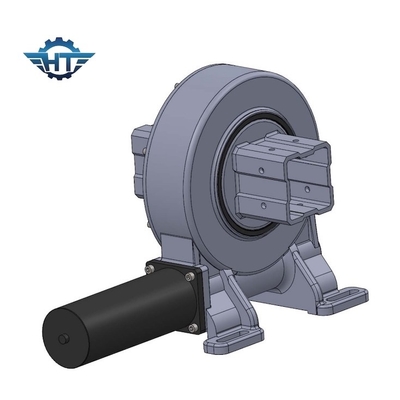

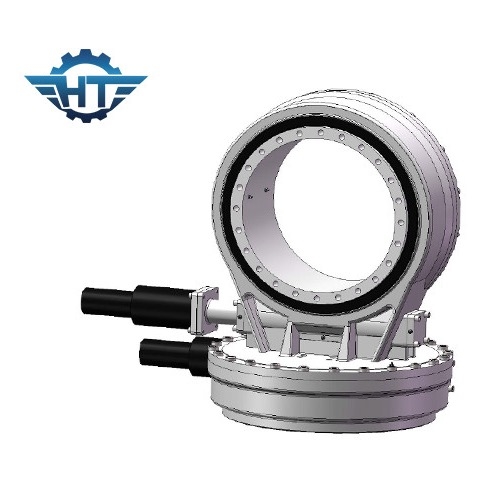

Caixa de engrenagens solar da movimentação do pântano do contato do Multi-dente para o equipamento do seguimento & da precisão do picovolt
Descrição solar da caixa de engrenagens da movimentação do pântano
Nossos produtos que variam de 200mm a 5000mm, que se aplicam principalmente para guindastes do equipamento, do porto e do estaleiro da escavação de um túnel, equipamento de construção, guindastes móveis, tecnologia a pouca distância do mar, guindastes de torre, plantas de energia machinsolar de gerencio, guindastes da plataforma do navio, guindastes da estrada de ferro, elevadores do homem, turbinas eólicas, e mais. Nossa capacidade para aperfeiçoar o projeto de carregamento para suas necessidades específicas é incomparável e nós faremos nosso melhor para fornecê-lo.
A movimentação do gerencio é um novo tipo de produto do gerencio, chamado geralmente o anel do gerencio, que é composto geralmente do sem-fim, do anel do gerencio, do alojamento, do motor e dos outros componentes. Desde que os componentes do núcleo estão girando os rolamentos, podem simultaneamente suportar forças axiais, forças radiais, e reviravolta de momentos. Comparado com os produtos giratórios tradicionais, a movimentação giratória nova tem características da instalação fácil, da manutenção fácil e de uma categoria mais alta do IP.
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo o interior da movimentação do sem-fim
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
Parâmetros de desempenho da movimentação do gerencio do modelo de SDE
|
Modelo |
Relação |
Torque da saída avaliado (N.m) |
Inclinando o torque (N.m) |
Guardando o torque (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficiência |
Precisão (°) |
De travamento automático |
Peso (quilogramas) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Sim |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Sim |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Sim |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Sim |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Sim |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Sim |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Sim |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Sim |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Sim |
705 |
Applicatons
A movimentação do gerencio é amplamente utilizada em sistemas de rastreio solares do picovolt, do CPV, do STP e em aplicações da construção que incluem guindastes do caminhão, manlifts, plataformas giratórias, maquinaria do porto, veículos modulares, sistemas pequenos das energias eólicas e comunicações satélites.
