Detalhes do produto:
|
| Material: | 50Mn, 42CrMo, QT | Modelo: | SDE 7 |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída: | 0,8 kNm |
| Guardando o torque: | 6 kNm | Inclinando o torque: | 9,2 kNm |
| Eficiência: | 40% | Cor: | baseado em RAL |
| Destacar: | slewing ring drive,worm drive motor |
||

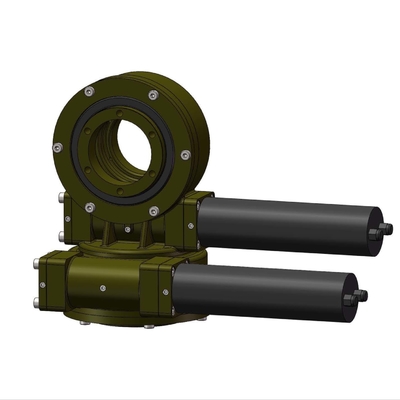

Caixa de engrenagens personalizada da movimentação do pântano de SDE para a linha central dupla que segue a antena satélite e o CSP
Massacrou a descrição da caixa de engrenagens da movimentação
A movimentação do gerencio de Hangtuo é composta do alojamento, carregamento do gerencio, selar, envolvendo o sem-fim com algumas peças sobresselentes terminadas. Nós podemos igualmente produzir o motor eletrônico e o motor hidráulico usados girando as movimentações, que podem movimentos para o sentido sentido horário e para opor a rotação do sentido sentido horário.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Vantagem
1. Momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. Conduza a carga maior para usar o multi contato de dente
4. Melhore a função de travamento automático estática
Aplicações
O dispositivo do gerencio da duplo-linha central de Hangtuo pode girar ao redor dois independentes e machados separados para gerar o torque, desse modo conseguindo uma vasta gama de estábulo e de transmissão da elevada precisão. As aplicações incluem perseguidores solares, heliostats, o photovoltaics concentrado (CPV), e antenas satélites e de rádio.
