Detalhes do produto:
|
| Velocidade: | 0~1 RPM | Aplicação: | antena de satélite |
|---|---|---|---|
| MOTOR: | Motor elétrico, motor deslizante | Classe do IP: | IP66 |
| Parafusos de montagem: | 6*M10 | Montando a especificação: | 80mm |
| Furo do centro: | 65mm | Relação: | 31:1 |
| Destacar: | Movimentação do anel do gerencio da antena satélite,Ring Drive de gerencio 65mm,movimentação solar do perseguidor de 65mm |
||

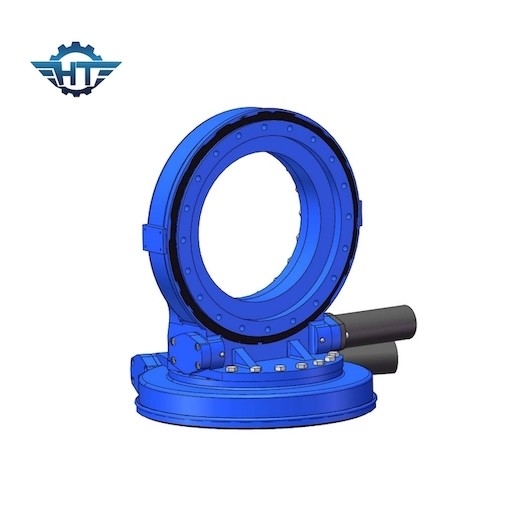

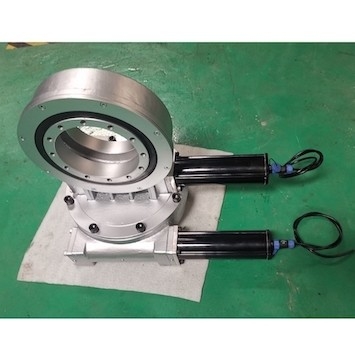

Linha central dupla 3 polegadas que gerenciem a movimentação com o motor 24VDC planetário para a antena satélite
Descrição do produto
A movimentação do gerencio do sem-fim da maquinaria de Hangtuo tem uma unidade de movimentação ultra-compacta do gerencio com extremamente densidade de poder superior. Este projeto é particularmente apropriado para transmitir forças e torques extremamente altos em espaços limitados da instalação. As movimentações do sem-fim são usadas em engrenagens de direção para guindastes e transmissões do veículo pesado, assim como construção, silvicultura e maquinaria agrícola. Para estas aplicações específicas, nós estamos refinando continuamente nossos produtos para maximizar transferência do torque e para minimizar custos de manutenção.
Parâmetros de desempenho de Slewing Drive do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) |
Carga axial (kN) |
Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicações
A base tradicional da antena satélite é fixada, e alguns satélites altamente entusiasmados precisam uma base do giro da antena satélite que possa girar a tempo para conduzir a antena satélite para girar para manter a recepção contínua de sinais satélites. Instalando a movimentação do gerencio na base, a base pode transformar-se uma base da antena de gerencio, e nossa movimentação do gerencio pode igualmente ser equipada com um motor velocidade-ajustável, que permita que o sistema ajuste arbitrariamente a velocidade de rotação dentro da escala de velocidade, que é benéfica à captura do sinal.
