Detalhes do produto:
|
| Modelo: | Sem-fim e engrenagem de sem-fim | Tipo: | IP66 vertical |
|---|---|---|---|
| Relação da engrenagem: | 61:1 | Aplicação: | Energia solar |
| MOTOR: | Motor elétrico | Contato de dente: | Multi-dente |
| Precisão: | 0,15 graus | Serviço do OEM: | Sim |
| Destacar: | Única movimentação do gerencio da linha central VE9,Caixa de engrenagens da movimentação do gerencio da linha central do OEM única,Movimentação do pântano da engrenagem de sem-fim do OEM |
||

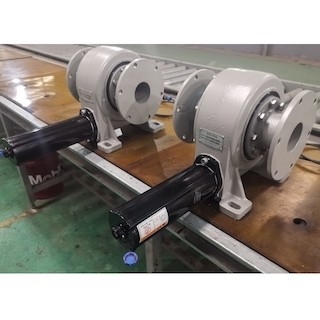

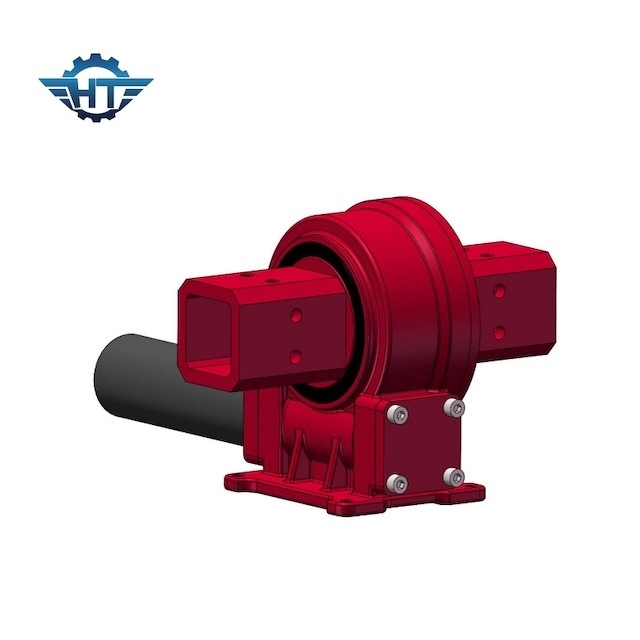

Única caixa de engrenagens da movimentação do gerencio da linha central VE9 com tamanho personalizado do tubo para a energia solar
Auto que trava a descrição da movimentação do gerencio
Auto que trava a movimentação caracterizada com a multi engrenagem de sem-fim do contato de dente, nenhuma necessidade do gerencio de freio dentro dos motoristas. Isso melhorará a segurança do sistema de rastreio solar.
As movimentações do gerencio têm muitos tipos tais como tipo incluido, o tipo de abrigo aberto, o tipo vertical, o tipo duplo da linha central, o tipo da elevada precisão, o tipo de movimentação etc. do sem-fim. O tipo incluido do sem-fim da ampulheta é o mais popular na aplicação do sistema de rastreio solar. A movimentação do gerencio é baseada no stuucture do sem-fim e da engrenagem de sem-fim com torque de inclinação forte do momento e função de travamento automático estática. A multi superfície de contato do dente é projetada especialmente conduzindo a carga alta.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
O sistema de rastreio solar
O sistema de apoio solar de seguimento é uma parte importante mesma da central elétrica fotovoltaico. Leva o corpo principal de produção de eletricidade da central elétrica fotovoltaico. Se o projeto é ilógico, um acidente ocorre no clima do desastre, e o impacto na central elétrica é fatal. Consequentemente, no processo de projeto, é particularmente importante selecionar um dispositivo giratório apropriado da movimentação. Nossa tecnologia determinará finalmente o dispositivo apropriado da movimentação do gerencio de acordo com as condições de trabalho fornecidas pelo cliente, pelo projeto componente do arranjo, e pela experiência de aplicações precedentes do projeto, considerando detalhadamente vários fatores.
