Detalhes do produto:
|
| Aplicação: | sistema de rastreamento solar | Motor: | 24 V DC |
|---|---|---|---|
| Durabilidade: | Ciclo de vida de 30 anos | Eficiência: | Alto |
| Nome: | motor de transmissão elétrica | ruído: | Baixo |
| Proteção: | IP66 | Peso: | Luz |
| Destacar: | Ve5 worm slew drive,Sistema de rastreamento solar,Envelope worm gear slew drive |
||

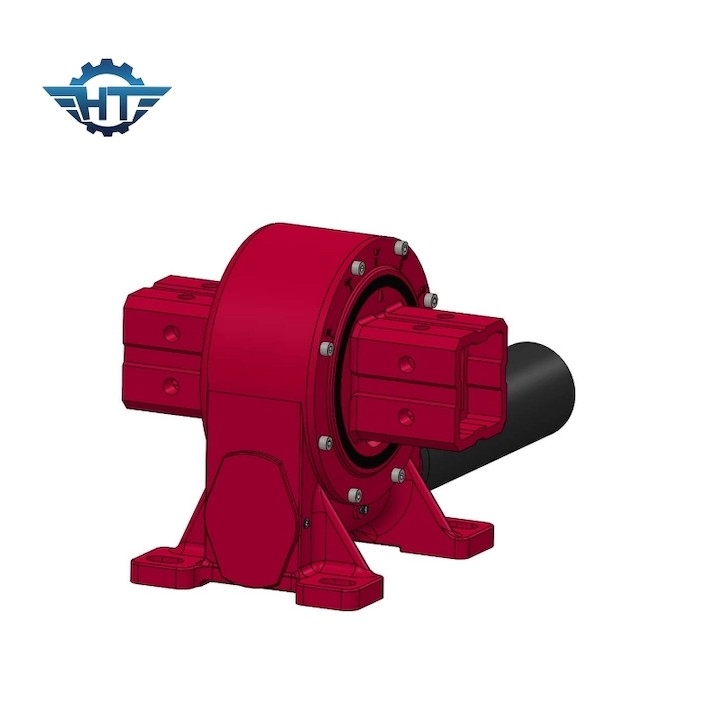

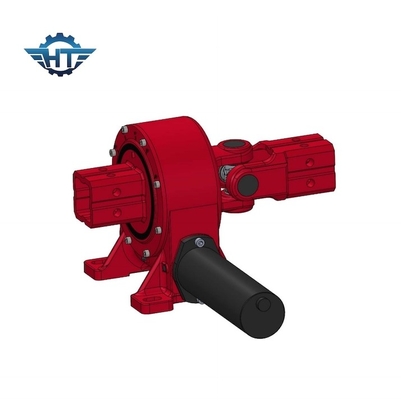

VE5 Envelope Worm Slew Drive para Sistema de Rastreamento Solar
Descrição da unidade de envelope
Os motores giratórios desempenham um papel fundamental em muitos equipamentos e instalações de máquinas pesadas, permitindo um movimento de rotação suave e preciso.O design compacto e o suporte versátil de carga tornam-nos um componente indispensável em muitas aplicações industriais.
Os motores de eliminação de vermes envolventes são concebidos em rotação de painéis solares fotovoltaicos e melhoram a eficiência da geração de energia.Podem ser aplicadas em soluções de rastreamento solar de eixo único e de eixo duplo, concentrador solar, placa solar, CPV (fotovoltaico concentrado), CSP (energia solar concentrada), canal parabólico solar, etc.
Parâmetros de desempenho do modelo VE
| Parâmetros de desempenho do modelo VE | ||||||||||||
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | - 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. |
251 kg |
Características e benefícios
Capacidade de torque elevada: a unidade de giro é projetada para suportar cargas pesadas e possui altas capacidades de transferência de torque.
Projeto compacto: a unidade giratória tem dimensões compactas e é adequada para um espaço de instalação limitado.
Suporta múltiplas cargas: o acionamento de giro é capaz de suportar cargas axiais, radiais e de momento, tornando-o adequado para uma variedade de aplicações.
Durabilidade: As unidades giratórias geralmente usam materiais duráveis e projetos selados para se adaptar a ambientes de trabalho difíceis e requisitos de longa vida útil.
Personalizabilidade: O acionamento de giro pode ser personalizado para requisitos específicos, como relações de engrenagem e opções de motor.
Aplicações
Há muitas aplicações em que um acionamento rotativo pode ser usado, principalmente porque é bem adequado para aplicações que exigem carga para manter a potência e o torque de rotação.
As aplicações típicas de acionamento de balanço incluem, mas não se limitam a:
1- Rastreador solar.
2Turbinas eólicas
3- Elevador masculino.
4Máquinas e aparelhos hidráulicos
5- Telemanejadora.
6- Excavadora.
7- Levante.
8- Guindastes
9Equipamento de perfuração
10Equipamento militar
