Detalhes do produto:
|
| Tipo: | 12 polegadas que gerenciem a movimentação | Material: | 42CrMo ou 50Mn |
|---|---|---|---|
| Garantia: | 5~10 anos | Tamanho: | 3" ~25" |
| Aplicação: | Energia solar ajustável | Cor: | Cliente exigido |
| MOTOR: | C.A., C.C., hidráulica | Local da instalação: | campo aberto |
| Característica: | Seguro, de travamento automático | Classe do IP: | IP66 |
| Destacar: | movimentação da engrenagem de sem-fim da ampulheta,Movimentação 42CrMo da engrenagem de sem-fim,movimentação 42CrMo do gerencio da engrenagem de sem-fim |
||

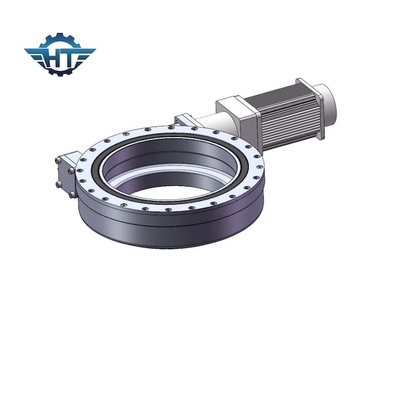

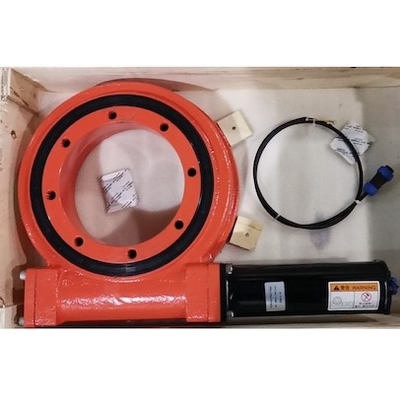

Movimentação da engrenagem de sem-fim SE12 com o sem-fim da ampulheta para o sistema de rastreio de energia solar ajustável
Descrição da movimentação da engrenagem de sem-fim
as unidades do gerencio da Único-linha central são usadas no seguimento solar e nos vários campos industriais e fabricando, trazendo a confiança precisa. Nossas movimentações do balanço caracterizam uma construção toroidal do sem-fim que permita o torque máximo do contato, o mais de grande resistência e da saída da engrenagem.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
1) Inclinação ótima fixa
Em baixas latitudes, o aumento na geração de eletricidade é mínimo devido à inclinação ótima mais baixa (como em 8°, quase nenhum aumento); Em latitudes altas, a inclinação a melhor é grande e a quantidade de eletricidade gerada é significativamente mais alta (por exemplo, por aproximadamente 25% em 50°)
2) Única linha central lisa
Segue a mudança do ângulo de incidente dentro de um dia do sol, e sua taxa de aumento na geração de eletricidade em baixas latitudes é significativamente melhor do que aquela de latitudes altas. É acreditou geralmente que o único seguimento liso da linha central é mais apropriado para o uso das latitudes menos o ° de 30.
3) Única linha central oblíqua
É mais apropriado para latitudes altas.
4) seguimento duplo da linha central
Esta aproximação é claramente a mais alta no aumento na geração de eletricidade devido ao seguimento das mudanças no ângulo de incidente do sol dentro de um dia e dentro de um ano.
5) Ajustável fixo
Este tipo é baseado na mudança do ângulo de incidência dentro de um ano do sol para ajustar a inclinação do suporte, assim conseguindo um aumento na produção de eletricidade
A diferença a mais fundamental entre os métodos de montagem diferentes é a diferença na produção que de eletricidade trazem. Naturalmente, haverá umas diferenças no investimento inicial e em custos de manutenção operacionais.
Os redutores planetários são ideais para as aplicações que exigem o torque alto em um pacote pequeno e em um eixo de saída com alinhamento coaxial
