Detalhes do produto:
|
| Tipo: | Mecanismo de roda sem-fim | Material: | 42CrMo ou 50Mn |
|---|---|---|---|
| Aplicação: | Fresnel concentrou a estação solar | Garantia: | 10 anos |
| Cor: | Cinza de prata | Período de garantia: | 10 anos |
| MOTOR: | C.C. 24V | Transporte: | pelo ar, mar, estrada de ferro, expressa |
| Destacar: | Envolvendo a movimentação do gerencio da engrenagem de sem-fim,Caixa de engrenagens 5" da movimentação do gerencio,Fresnel concentrou a movimentação do gerencio do sem-fim |
||

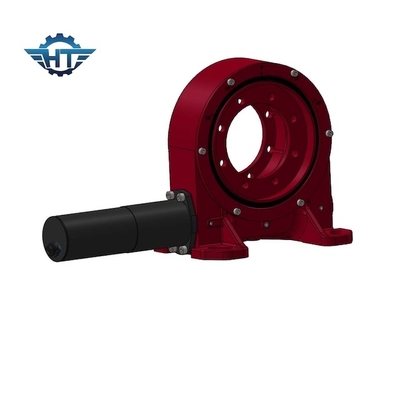

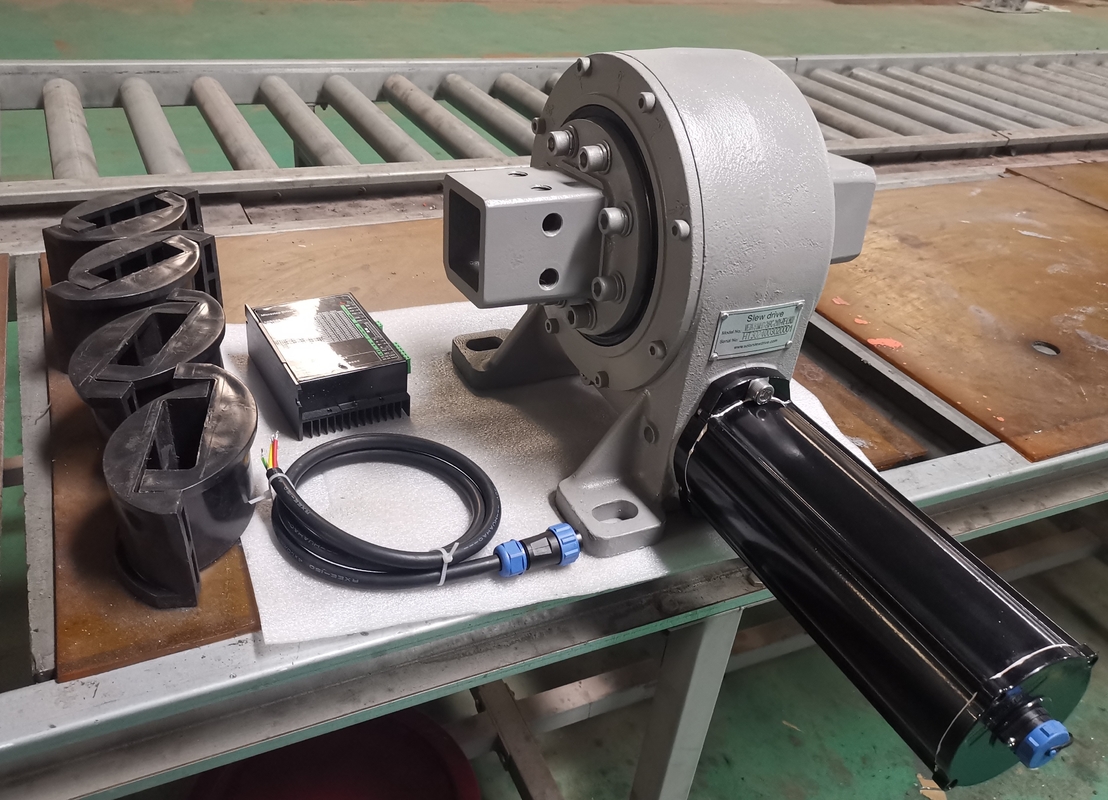

Únicos rolamentos do gerencio da engrenagem de sem-fim da linha central VE7 com o Nema23 para sistemas de rastreio solares
Descrição dos rolamentos do gerencio da engrenagem de sem-fim
Fresnel concentrou a central elétrica de energias solares é um tipo do sistema de rastreio solar de CSP. O princípio de trabalho é similar ao tipo produção da calha de eletricidade fototérmica, salvo que o condensador da estrutura de Fresnel é usado em vez do espelho. Isto fá-lo relativamente barato, mas a eficiência é reduzida correspondentemente.
Porque tal sistema tem somente algumas vezes da concentração, a qualidade do vapor de água caloroso não é alta, de modo que a eficiência anual da produção de eletricidade do sistema inteiro possa somente alcançar aproximadamente 10%; mas devido à estrutura simples do sistema e ao uso direto de calor-transferir o meio para gerar o vapor, a sua construção e os custos de manutenção seja igualmente relativamente baixo.
Envolvendo características da movimentação do pântano da engrenagem de sem-fim
1. Gire 360°
2. Conecte um motor de comando no lado esquerdo ou direito
3. a graxa tinha sido enchida antes da fábrica
4. A instalação simples e utilização racional do espaço
5. Auto que trava a engrenagem de sem-fim
6. Método fácil e fluente de começar e da parar
7. Torque backholding alto, apropriado para a instalação vertical
8. Baixa manutenção
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
Coletor parabólico que concentra a planta de energias solares
Adota o projeto horizontal norte-sul da linha central, para melhorar eficazmente os ganhos do calor do coletor. O projeto mecânico da estrutura de Ultralimit, coletor pode conseguir o ≤ 7m/s da velocidade do vento, seguindo a precisão é 0.1°; A velocidade do vento do ventania em nenhum ≤ 20m/s do estado, coletor não é danificada. Pare de proteger o estado, abaixo do ≤ 32m/s da velocidade do vento, coletor não é danificado.
