Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Dispositivo do gerencio: | VE9 |
|---|---|---|---|
| Relação da engrenagem: | 61:1 | Guardando o torque: | 80000 nanômetro |
| Inclinando o torque: | 16000 nanômetro | Torque da saída avaliado: | 8784 nanômetro |
| Pacote do transporte: | madeira compensada e pálete | Cor padrão: | RAL 9006 |
| Destacar: | Movimentação pequena solar do pântano VE9,Movimentação pequena do pântano do enlace horizontal,movimentação solar do pântano de 42CrMo VE9 |
||

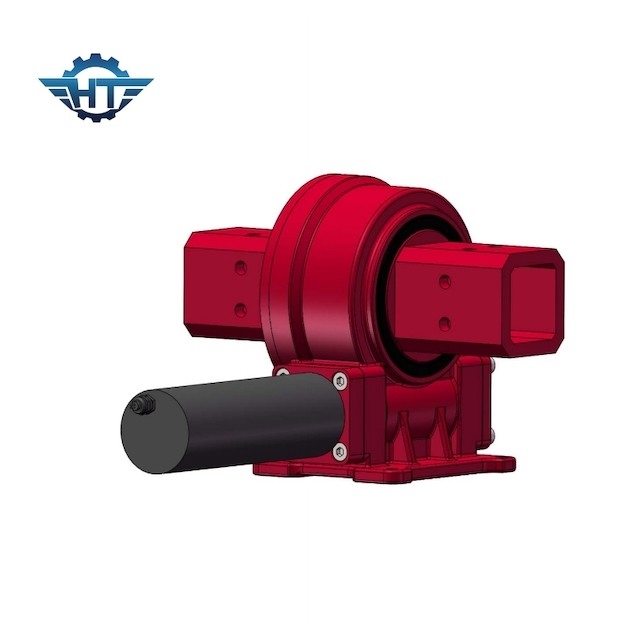

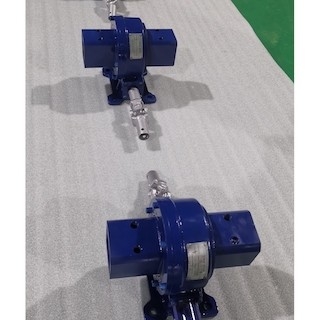

Movimentações solares do gerencio VE9 para sistemas de rastreio solares da única linha central horizontal do enlace
Descrição da movimentação do gerencio da linha central do enlace única
As movimentações do gerencio da único-linha central da relação gerenciem ao redor uma linha central e para fazer o movimento do sistema de rastreio do leste - a - oeste e de volta à casa na noite. Estes produtos são os mais fáceis de instalar, e os mais de uso geral. A VE oferece a montagem vertical e uma movimentação completamente fechado IP66 em uma unidade potente.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Manutenção
O dispositivo da movimentação do gerencio é um elemento da transmissão da força que execute o movimento relativo do gerencio entre a parte superior do corpo e o corpo inferior, e é usado para apoiar a massa da parte superior do corpo e para carregar a carga de trabalho. O motor é usado como o método de condução. Quando o motor giratório gerencie, a caixa da redução da engrenagem planetária está conduzida pelo motor, e o eixo de saída da movimentação giratória é conduzido então, de modo que o dispositivo giratório da movimentação possa ser girado.
O bom desempenho dos componentes de gerencio da estrutura é a garantia básica da flexibilidade total, assim que o trabalho da lubrificação é essencial.
De acordo com aplicações diferentes, o ciclo de adicionar a graxa é igualmente diferente. Para aplicações fotovoltaicos, o ciclo de injetar ou de substituir a graxa é cinco anos. Para aplicações da maquinaria de construção, porque suas velocidade e frequência de trabalho são muito mais altas do que aquelas de aplicações fotovoltaicos, a graxa deve ser adicionada ou substituído cada ano ou mesmo semestralmente.
Sob condições de trabalho especiais, tais como os trópicos, umidade alta, poeira, e grande diferença da temperatura, durante a operação contínua, o ciclo da lubrificação deve ser encurtado, e alguma graxa nova deve ser adicionada antes e depois das paradas da máquina que correm por muito tempo. Encha o canal adutor com a graxa até que escoe fora da faixa de selagem.
