Detalhes do produto:
|
| Tipo: | Sem-fim e engrenagens de sem-fim | Material: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantia: | 5~10 anos | Tamanho: | 6 polegadas |
| Dente: | Dente helicoidal | Massacrou o motorista: | C.A., C.C., hidráulica |
| Cor: | como pedido | Aplicação: | Energias solares concentradas |
| Destacar: | movimentação elétrica do pântano 42CrMo,Movimentação elétrica do pântano da casa de Enlcosed,Casa de Enlcosed que gerencie Ring Drive |
||
O CE VE6 certificou energias solares concentradas tempo da vida de 30-ano do gerencio Ring Drive For
Descrição da caixa de engrenagens da movimentação do gerencio

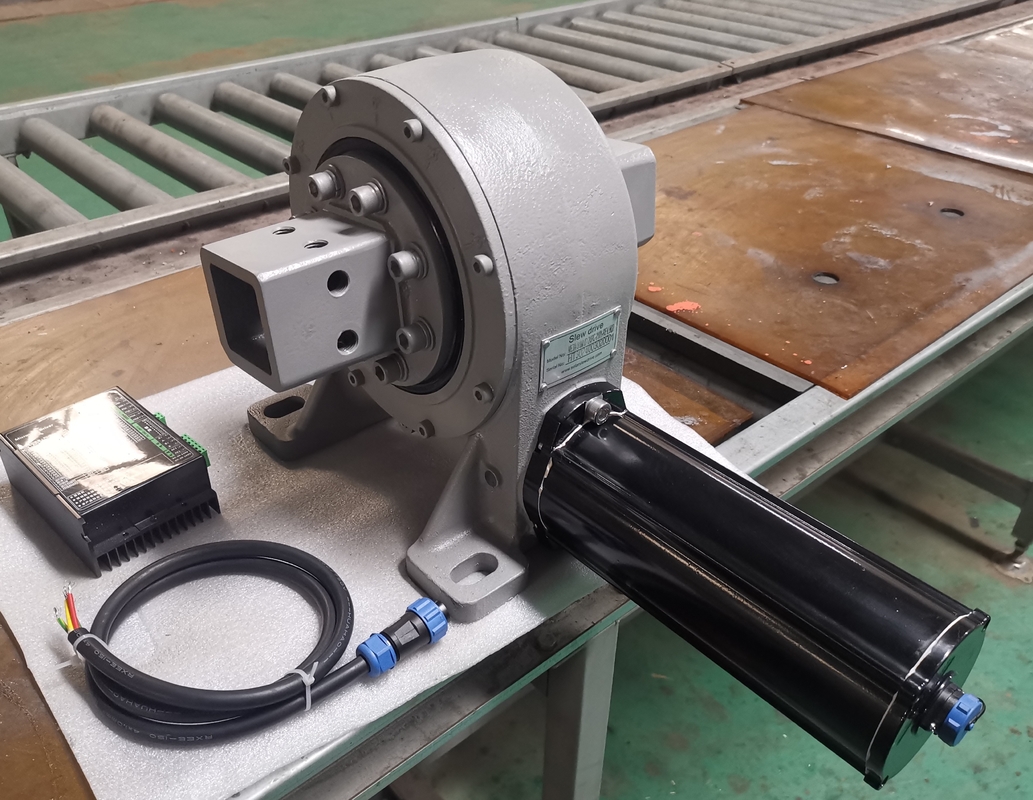

Fechado abrigar a movimentação do anel do gerencio é uma unidade completa compreendida do anel do pântano, engrenagem, alojamento, e o motor (elétrico ou hidráulico) e são projetados para a carga axial, radial, e do momento. Nós desenvolvemos o pântano alto da engrenagem de sem-fim da folga conduzimos especialmente para as aplicações onde a precisão alta é necessário.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Opções múltiplas da movimentação do gerencio do motor da engrenagem de sem-fim
1. 31:1 da relação de redução da engrenagem ao 150:1
2. Horizontal, vertical, ou combinação de montagem múltipla da linha central
3. Único sem-fim ou sem-fim dobro
4. Opção elétrica ou hidráulica do motor
5. Alojamento: Aberto ou fechado
6. Configurações personalizadas da entrada
7. Projeta por exigências de aplicação
Aplicações
Poder-CSP solar concentrado
Enquanto o produto do núcleo do sistema de campo solar da luz da produção de eletricidade térmica, o sistema de rastreio afeta diretamente a eficiência da coleção do calor do campo claro, que afeta por sua vez o rendimento de investimentos da central elétrica. Porque o componente do núcleo do sistema de rastreio, o redutor gyratory o afeta diretamente a precisão de seguimento do sistema de rastreio, assim que é chamado o “coração” do sistema de rastreio.
