Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | 17 polegadas |
|---|---|---|---|
| Relação da engrenagem: | 102:1 | Torque da saída avaliado: | 9400 Nm |
| Inclinando o torque: | 135600 nanômetro | Guardando o torque: | 65040 nanômetro |
| Pacote do transporte: | Casos de madeira | Aplicação: | Perseguidores solares |
| Destacar: | Única movimentação do gerencio da linha central SE17,movimentação solar do perseguidor 9400Nm,anel do pântano da movimentação do sem-fim 9400Nm |
||

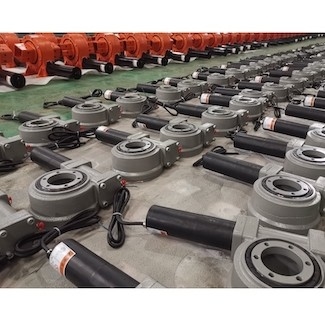

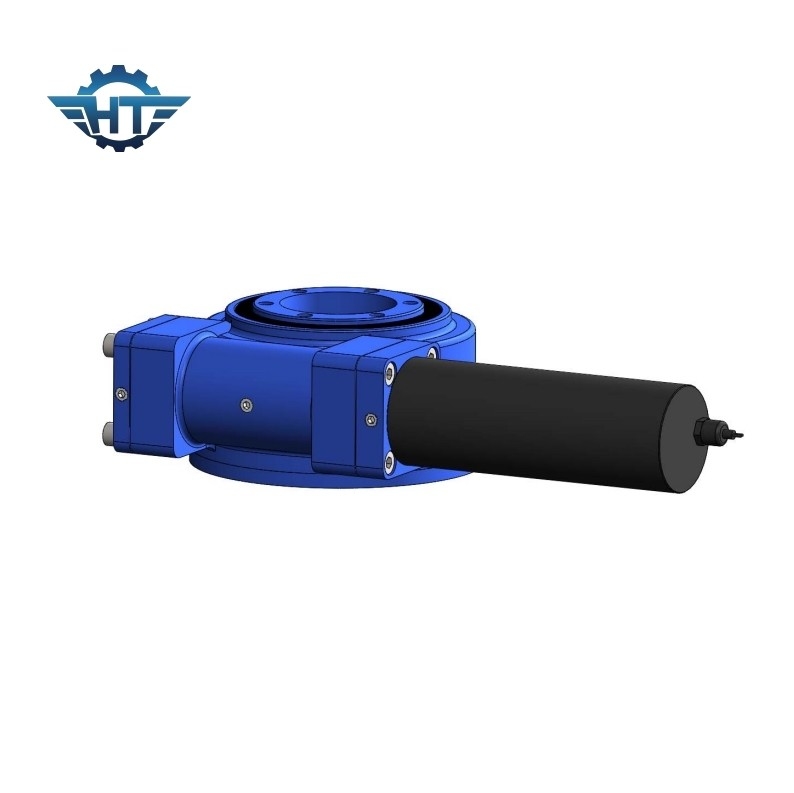

SE17 que envolve a movimentação da engrenagem de sem-fim com IP66 encerrou o alojamento para perseguidores solares
Única descrição da movimentação do pântano da linha central
O anel do pântano do SE que carrega a movimentação pode carregar a força axial. É projetado na estrutura compacta para a maquinaria de construção, a maquinaria do habor, o veículo aéreo da plataforma, as forças armadas, etc. É igualmente amplamente utilizado no sistema de rastreio solar produzir um sistema solar eficiente da geração tal como o sistema de rastreio solar da única linha central e o sistema de rastreio solar da linha central dupla.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Parâmetro da movimentação do pântano SE17
| Nome do produto | Movimentação do pântano SE17 |
| Torque da saída | 9400 N.m |
| Inclinando o torque do momento | 135600 N.m |
| Guardando o torque | 65040 N.m |
| Avaliação axial estática | kN 980 |
| Avaliação radial estática | kN 390 |
| Avaliação axial dinâmica | kN 490 |
| Avaliação radial dinâmica | kN 245 |
| Alternativas do motor | Motor de C.A. 380V/220V, motor da C.C. |
| Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, maquinaria industrial |
Applicatons
Único seguimento liso da linha central
Entre os métodos de seguimento, o seguimento liso da único-linha central é o método o mais de uso geral. É dividido na linha central norte-sul que segue e que segue leste-oeste da linha central. O seguimento leste-oeste da linha central não tem nenhuma vantagem óbvia sobre a instalação inclinado fixa, e o efeito do seguimento norte-sul da linha central é melhor do que aquele da linha central leste-oeste que segue. O seguimento liso da único-linha central é especialmente apropriado para baixas áreas da latitude
