Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | 3 polegadas |
|---|---|---|---|
| Relação da engrenagem: | 31:1 | Torque da saída avaliado: | 600 Nm |
| Guardando o torque: | 1500 Nm | Inclinando o torque: | 3000 Nm |
| Furos de montagem: | 6*M6 | Cor padrão: | RAL 9006 |
| Destacar: | Única movimentação do gerencio da linha central SE3,Movimentação do gerencio da linha central do multi dente única,SE3 que gerencie Ring Drive |
||
Sistemas de rastreio pequenos de Slewng Ring Drive For Inlined Solar da engrenagem de sem-fim SE3

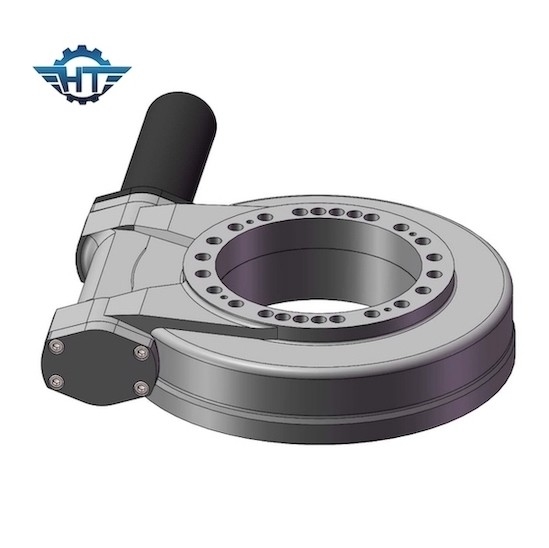

Descrição pequena de Slewng Ring Drive
Nossa movimentação do gerencio é composta do alojamento, rolamento do gerencio, selando, envolvendo o sem-fim e outros accssories padrão do hardware. Nós podemos igualmente combinar tipos diferentes dos motores tais como os motores eletrônicos da engrenagem 12VDC ou 24VDC planetária, os motores hidráulicos, que podem movimentos para o sentido sentido horário e para opor a rotação do sentido sentido horário com desempenho e eficiência elevada estáveis.
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. escala de gerencio de 360 graus
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Observação: Para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Aplicações
Sistema de voz passiva passivo de sistema de rastreio de movimentação do gerencio da movimentação
Uma pressão diferencial hidráulica é usada conduzir o eixo do perseguidor. A pressão diferencial é obtida pelos inclinações térmicos diferentes criados pelas máscaras diferentes. O perseguidor move-se para igualar esta pressão diferencial.
