Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE14" |
|---|---|---|---|
| Relação da engrenagem: | 85:1 | Torque da saída avaliado: | 6550 nanômetro |
| Guardando o torque: | 68000 nanômetro | Inclinando o torque: | 54200 nanômetro |
| Carga axial: | kN 680 | Carga Radial: | kN 230 |
| Destacar: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

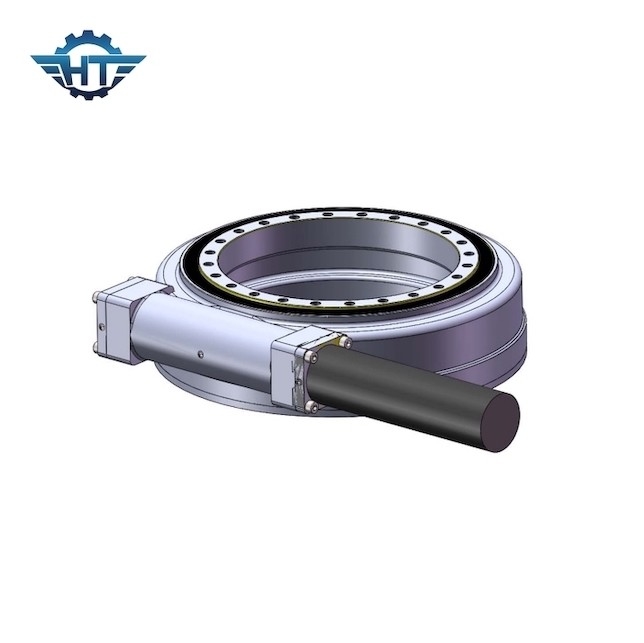

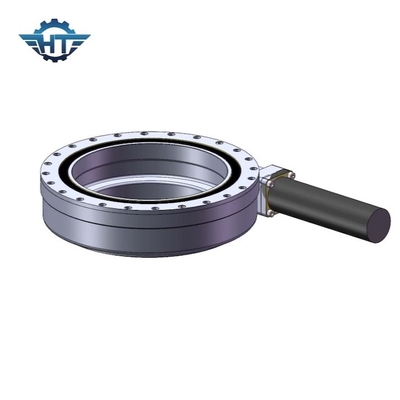

Movimentação hidráulica do pântano da carga alta para o transportador modular automotor
Descrição hidráulica da movimentação do pântano
Aplicação hidráulica automotora do leito
O SPMT é curto para o transportador modular automotor e é sabido como o transportador automotor do módulo, igualmente conhecido como o leito hidráulico automotor. Usado principalmente no transporte pesado, grande, alto, especial da estrutura, suas vantagens são carga principalmente flexível, fácil e descarregamento, de acordo com o volume e o peso do portador, a combinação livre paralela da série, o registro máximo do transporte de mais de 15.000 toneladas. SPMT é amplamente utilizado na fabricação do equipamento, no petróleo, no óleo químico, a pouca distância do mar, na construção de ponte e nos outros campos.
“Cruz-carro” para breve. Uma maquinaria especial usada em terminais de recipiente ou em uma jarda. Pode ser usada para a manipulação horizontal do recipiente, assim como como o código da jarda da jarda, e como uma variedade de veículos para a substituição, é uma maquinaria de múltiplos propósitos. Ao transportar horizontalmente, a velocidade é geralmente 23 km/h; Até 32 quilômetros. É caracterizada pela boa mobilidade e pelo raio pequeno do balanço do veículo; Há cruz-transportes únicos, dobro, de três e de quatro-série com capacidade do montão. A ilustração mostra que os veículos do cruz-transporte da único-camada estão usados principalmente para a manipulação horizontal, não pode ser recipientes empilhados, mas pode ser substituída no carro do chassi ou os veículos da estrada de ferro, sua estabilidade são melhores, a velocidade podem ser melhorados.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Características
1. Tipo do dente: Dente helicoidal
2. carregando a carga: carga clara
3. tipo de movimentação: Movimentação do motor
4. módulo: 5/3.75
5. número de eixos do sem-fim: 1
6. relação da engrenagem: 85: 1
7. eficiência: 40%
8. engrenagens de travamento automático: SIM
9 pesos: 63 quilogramas
