Detalhes do produto:
|
| Número do modelo: | SE14 | Guardando o torque: | 54200 nanômetro |
|---|---|---|---|
| Inclinando o torque: | 68000 nanômetro | Torque da saída: | 6550 nanômetro |
| Carga axial estática: | kN 680 | Carga radical estática: | kN 230 |
| Furos de montagem: | 21*M16 | Peso: | 63 quilogramas |
| Destacar: | Movimentação do pântano da engrenagem de sem-fim SE14,Massacrou a caixa de engrenagens 6550 nanômetro da movimentação,massacrou a movimentação 6550 solares nanômetro |
||

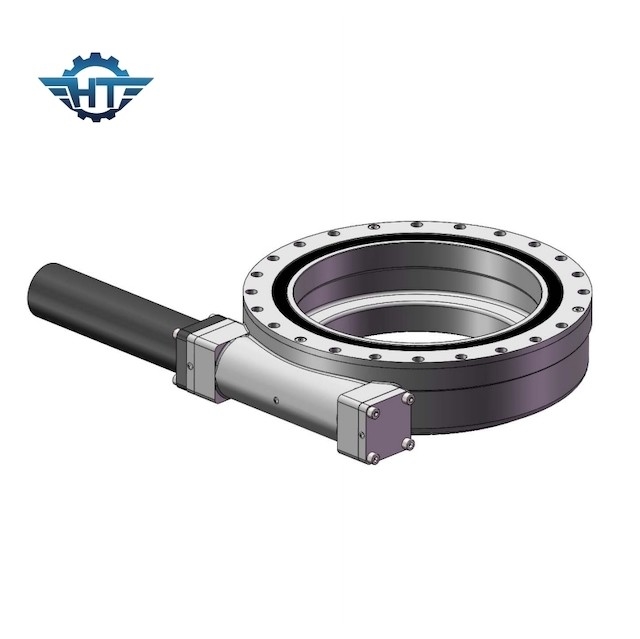

Caixa de engrenagens hidráulica da movimentação do pântano da engrenagem de sem-fim SE14 com alojamento incluido para perseguidores solares
Descrição do produto
As movimentações padrão do pântano estão cabidas com um alojamento aberto quando um alojamento aberto não é dado às peças uma boa avaliação do IP. As movimentações do gerencio de Hangtuo são com alojamento incluido que fornece a movimentação do gerencio uma proteção do ingresso IP66. Isso ajuda a movimentação do gerencio pode ser trabalhado no ambiente áspero. Nossa movimentação do gerencio tem a característica do auto que trava o eixo do sem-fim da ampulheta. Uma vez que a entrada da fonte de energia é retornada ao ponto morto, o eixo do sem-fim travará a carga na posição sem exigir nenhum dispositivo de travagem externo.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos da antena satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e os elevadores automotivos, o robô etc.
Transporte, manipulação & armazenamento
O transporte somente na posição horizontal, impactos deve ser evitado.
Luvas do trabalho do desgaste e para ser cuidadoso ao segurar a movimentação do pântano.
Use os furos dos anéis nas movimentações do pântano para fixar os parafusos para o levantamento, a manipulação e a colocação seguros.
A loja somente em uma posição horizontal e em salas fechados, mantém-na longe da obtenção molhada, a proteção de corrosão de superfície de superfícies de acoplamento expostas dura aproximadamente 1 mês no empacotamento fechado. O armazenamento de um período mais longo exige medidas de defesa especiais.
Transportando movimentações desembaladas do gerencio
Use o levantamento apropriado alinham nunca o produto do transporte verticalmente
As movimentações desembaladas do pântano podem ser transportadas com a engrenagem de levantamento sob as seguintes circunstâncias:
1. A engrenagem de levantamento deve ser configurada apropriadamente para a carga do transporte da unidade.
2. Os parafusos do anel devem ser configurados apropriadamente para o peso da unidade de transporte.
3. A movimentação do pântano será transportada somente por si só.
4. O transporte dentro da empresa será executado somente horizontalmente.
