Detalhes do produto:
|
| Tipo: | Única linha central | Tensão do motor: | 24 V |
|---|---|---|---|
| Salão: | opcional | A instalação: | Horizontal, vertical |
| Cor: | Cinza de prata | Material: | Aço de grande resistência |
| Garantia: | 10 anos | ||
| Destacar: | SE1 que gerencie carregando a movimentação,Gerencio carregando o aço do nitreto da movimentação,Aço pequeno do nitreto da movimentação do gerencio |
||

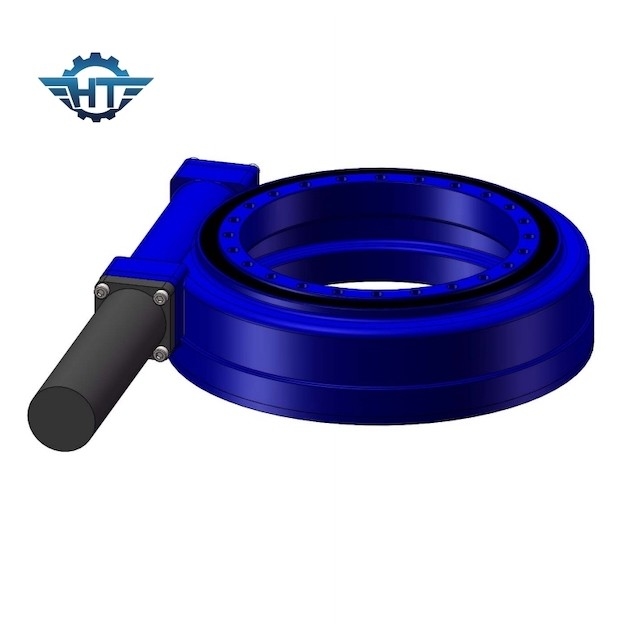

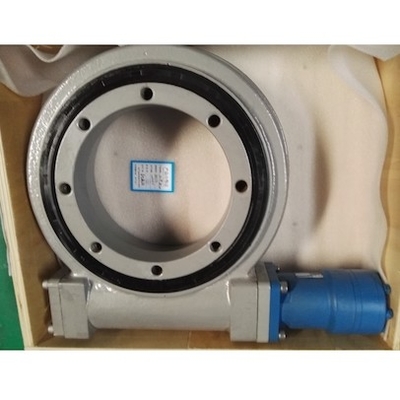

Aço de grande resistência do nitreto do uso pequeno da movimentação do gerencio SE1 para o sistema de rastreio solar
Movimentação de grande resistência do gerencio
Tratamento térmico da movimentação do gerencio
Tratamento térmico do canal adutor: Os canais adutores do rolamento do gerencio são superfície-indutivamente extinta, e a dureza extinguindo é assegurada em HRC 55-62, que pode conseguir a suficiente profundidade da camada endurecida.
Tratamento térmico da engrenagem: Devido à necessidade de transmitir a força, um dos anéis do gerencio tem geralmente os dentes. O estado do tratamento térmico da engrenagem geralmente é normalizado ou moderado. A superfície do dente pode igualmente ser extinguida de acordo com as exigências de usuário. A dureza extinguindo está entre 50 e 60 HRC e a suficiente profundidade pode ser garantido. A engrenagem que extingue pode ser dividida em extinguir completo do dente e na única indução do dente que endurecem-se segundo a aplicação. a indução do Único-dente que endurece-se pode ser dividida na raiz da superfície do dente que extingue e extinguir da superfície do dente.
Tratamento térmico do tratamento térmico de carregamento do canal adutor do gerencio pequeno: Os canais adutores do rolamento do gerencio são superfície-indutivamente extinta, e a dureza extinguindo é assegurada em HRC 55-62, que pode conseguir a suficiente profundidade da camada endurecida.
Dados técnicos da movimentação do gerencio SE1
| Movimentação do pântano SE1 | Dados do motor | ||
| Torque avaliado | 384 N.m | Tensão avaliado | 24 VDC |
| Velocidade avaliado | 0,06 RPM | Corrente avaliado | <8 A=""> |
| Max Output | Torque (3sec.) 460 N.m | Potência de saída | 25 W |
| Relação | 32:1 | Velocidade avaliado | 2 RPM |
| Temperatura | -30℃~80℃ | Comprimento do fio | 1 MEDIDOR |
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
Aplicação uniaxial lisa
A único-linha central lisa que segue o suporte é um formulário de seguir o suporte com arranjo norte-sul e do seguimento leste-oeste. De acordo com o algoritmo astronômico, o motor conduz o suporte para fazer o módulo seguir o ângulo do azimute do sol, aumentar o componente direto da luz solar na superfície do módulo fotovoltaico, e aumentar então a produção de eletricidade.
