| Brand Name: | HT |
| Model Number: | SE9 |
| MOQ: | 1 parte |
| preço: | USD 100~1600/ pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L/C, T/T, Western Union |

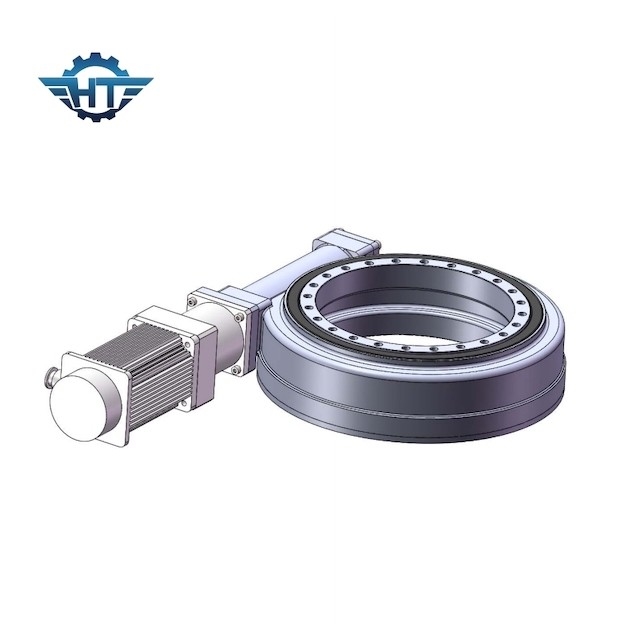

SE9 motor hidráulico Drived que gerencie o alojamento de Ring Bearing With IP66 para o equipamento da escavação de um túnel
Movimentação do gerencio SE9 com motor hidráulico
Os dispositivos de seguimento solares da movimentação do gerencio para adotar o rolamento do gerencio e a estrutura anular do sem-fim, que podem conseguir o contato do multi-dente. Tem as características do grande torque da transmissão e da operação estável, pode suportar grande radial e as cargas axiais e o torque forte da reviravolta (resistência do anti-vento) estão sendo amplamente utilizados em sistemas de rastreio solares da produção de eletricidade fotovoltaico e em outras indústrias energéticas novas por clientes domésticos e estrangeiros.
Os produtos têm atualmente 10 modelos que variam de 1 polegada no diâmetro a 25 polegadas no diâmetro, e nas mais de 60 variedades, que podem encontrar as necessidades de formulários diferentes do general fotovoltaico, fotoelétrico, claro e do calor e do seguimento da precisão.
Características
1. guarde com segurança cargas radiais e axiais
2. transmita um torque para girar ao mesmo tempo
3. com engrenagem de sem-fim, pode ampliar um torque em uma velocidade mais lenta
4. a economia do espaço, comprime com densidade de poder superior
5. o alojamento fechado fornece a proteção dos fatores ambientais
6. independente permita a integração simples a todo o sistema
7. as soluções personalizadas tais como os revestimentos, os selos, as graxas etc. estão disponíveis
Parâmetros da movimentação do gerencio SE9 com motor hidráulico
| Dados de desempenho da movimentação do gerencio SE9 | |||
| Velocidade da saída avaliado | 1.97RPM | ||
| Torque normal da saída | 4880 N.m | ||
| Max Output Torque (3sec.) | 6100 N.m | ||
| Inclinando o torque do momento (max) | 49900 N.m | ||
| Guardando o torque (MÁXIMO) | 30800 N.m | ||
| Avaliação axial (max) | 340kN | ||
| Avaliação radial (MÁXIMO) | kN 130 | ||
| Relação da movimentação do gerencio | 61:1 | ||
| Seguindo a precisão | <0.1 | ||
| IP (classe) | 66 | ||
| Eficiency | 40% | ||
| Temperatura | -40℃ ~ +120℃ | ||
| Dados de desempenho hidráulicos do motor | |||
| Deslocamento | 125cm/rev | ||
| Fluxo | 18L /min | ||
| Pressão | 12.5Mpa | ||
| Velocidade da saída | 120 r/min | ||
| Torque normal da saída | 200 N.m | ||
| Max Output Torque | 250N.m | ||
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
De travamento automático |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
Aplicação montada caminhão do guindaste
O guindaste montado caminhão refere uma multi-ação que iça a máquina que é instalada no chassi de um veículo para levantar verticalmente e transportar horizontalmente objetos pesados dentro de alguma escala. Igualmente é chamado um guindaste montado caminhão e pertence à maquinaria de transporte de materiais.
Aplicação do carro de escalada automotor do braço de articulação
O veículo articulado do trabalho aéreo do braço é um dispositivo de levantamento usado para o trabalho aéreo. Pode cruzar obstáculos e executar o trabalho aéreo. Quando a plataforma é levantada a toda a posição, pode ser operada ao andar. Tem uma estrutura compacta e uma direção flexível. Passagens estreitas e áreas de trabalho aglomeradas.
