Detalhes do produto:
|
| Relação da engrenagem: | 31:1 | Torque normal da saída: | 533 nanômetro |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Guardando o torque: | 7000 nanômetro |
| Inclinando o torque: | 744 Nm | Torque da saída avaliado: | 0,065 RPM |
| Uso: | Energia solar | Recurso de proteção: | IP66 |
| Destacar: | 24VDC 3" movimentação do pântano da engrenagem de sem-fim,O pântano da engrenagem de sem-fim conduz 7000 nanômetro,Caixa de engrenagens da movimentação do pântano de 7000 nanômetro |
||

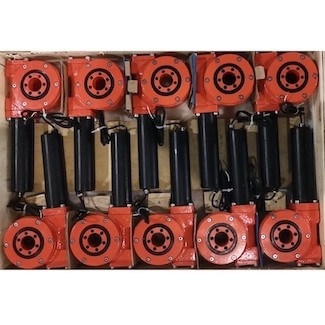

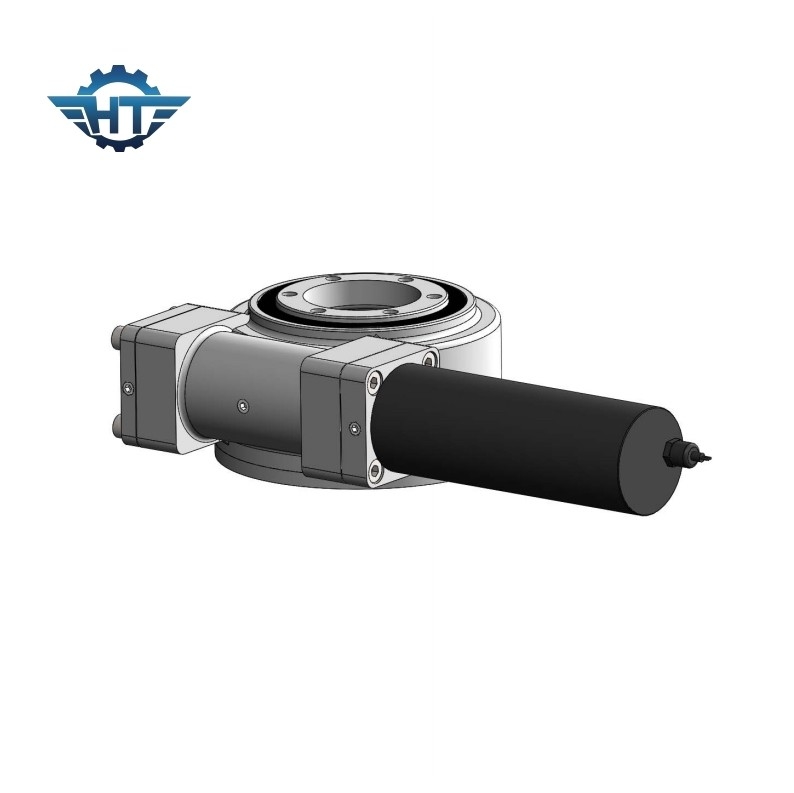

Movimentação incluida do pântano da engrenagem de sem-fim, 3 polegadas com o motor da engrenagem 24VDC para a energia solar
Descrição incluida da movimentação do pântano da engrenagem de sem-fim
O SE massacrou movimentações é usado principalmente no sistema de rastreio solar, maquinaria de construção. Devido a seus usos múltiplos, as movimentações do gerencio vêm em uma variedade de tamanhos modelo, escalas de desempenho e características da montagem. As movimentações são bem - serido para as aplicações que exigem a terra arrendada da carga e o torque rotatório da mesma caixa de engrenagens. Podem igualmente ser feitos com os machados duplos da rotação, (machados de gerencio ao mesmo tempo) ou com movimentações duplas na mesma linha central, (duas linhas do sem-fim que conduzem a mesma engrenagem de anel em uma linha central).
Modelo Performance Parameters do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Inclinação Torque (kN.m) |
Terra arrendada Torque (kN.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência | Precisão (grau) |
IP | Tep de trabalho (℃) |
De travamento automático | Peso (quilograma) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 204 |
As características do motor combinado da engrenagem
1. O eixo de saída do motor alinhado adota uma estrutura dobro do apoio, que aumente extremamente o torque máximo da caixa de engrenagens.
2. A engrenagem de sol e a engrenagem planetária são conectadas por ranhuras, que aumenta o torque máximo da caixa de engrenagens e prolonga a vida útil.
3. A fase da entrada adota a engrenagem helicoidal, que tem a operação de baixo nível de ruído e estável na alta velocidade. A engrenagem interna é separada para fazer a relação da transmissão maior e o projeto flexível. A caixa de engrenagens e o motor são fixados por junções rosqueadas axiais, que melhora a precisão de harmonização e reduz o ruído.
4. Ultra-silêncio e operação estável, com uma vida útil de mais de 10.000 horas.
