Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | Engrenagem VE9 vertical |
|---|---|---|---|
| Relação da engrenagem: | 61:1 | Torque da saída avaliado: | 8784 nanômetro |
| Guardando o torque: | kNm 80 | Inclinando o torque: | kNm 16 |
| Eficiência: | 40% | Precisão: | 0,15 graus |
| Destacar: | Movimentação vertical do gerencio do tubo 84*84,Movimentação vertical 50Mn 42CrMo do gerencio,movimentação do gerencio da engrenagem de sem-fim de 0 |
||

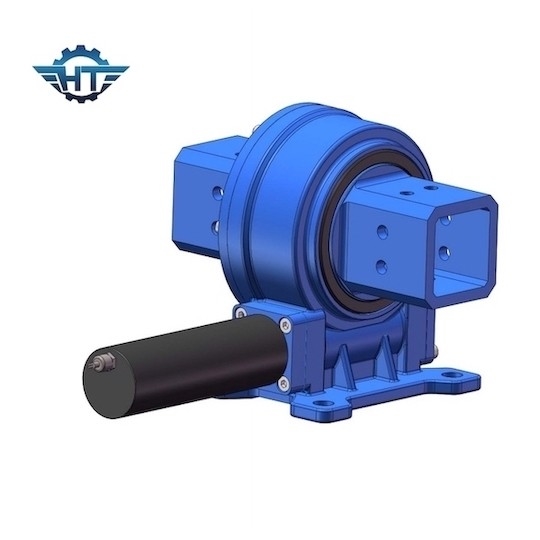

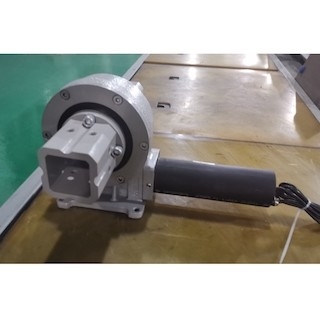

9 de únicas polegadas movimentações verticais do pântano da linha central, tamanho do tubo 84*84 para o sistema de rastreio solar
O único pântano vertical da linha central conduz a descrição
Um sistema de movimentação do sem-fim do pântano é uma unidade compactamente construída que consista em um anel, em uma placa de base e em um sem-fim do gerencio. Esta unidade traz as vantagens de um anel do gerencio e de um sem-fim em uma unidade.
| Modelo: | VE9 | Lugar de origem | Changzhou, China |
| Tipo | GH | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 8784 N.m |
| Inclinando o torque do momento | 16 K N.m | Guardando o torque | 80 K N.m |
| Avaliação axial estática | 60 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 30 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 61:1 | Eficiência | 40% |
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
É apropriado para as aplicações que exigem a rotação lenta com um movimento contínuo ou cíclico capaz de segurar cargas combinadas. O produto é com dimensões padrão para acoplar um motor elétrico ou hidráulico assim como acoplar um sistema inteiro ao equipamento.
Devido a sua densidade, rigidez alta e a outras vantagens mencionadas, um sistema de movimentação do sem-fim é usado no equipamento de variação tal como plataformas móveis do conjunto, sistema satélite, guindastes de carregamento hidráulicos em veículos do transporte, guindastes marinhos pequenos, escadas de gerencio telescópicas, em unidades da roda de grandes transportadores portais marinhos.
