Detalhes do produto:
|
| Modelo: | SE12 | Relação da engrenagem: | 78:1 |
|---|---|---|---|
| Aplicação: | Antena | Lugar de origem: | Changzhou, China |
| MOTOR: | 24V, motor 48V deslizante | Garantia: | 5~10 anos |
| Certificado: | ISO9001, CE | A instalação: | Horizontal, vertical |
| Destacar: | Antena que gerencie carregando a movimentação,Gerencio carregando a movimentação instalada horizontalmente,Anel do gerencio da engrenagem de sem-fim da antena |
||

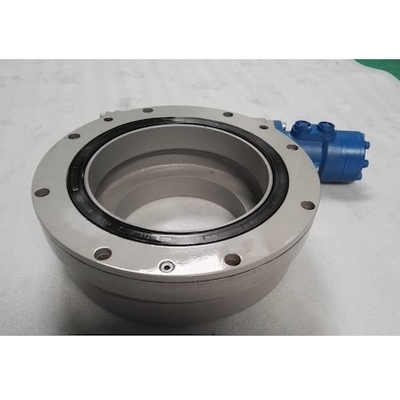

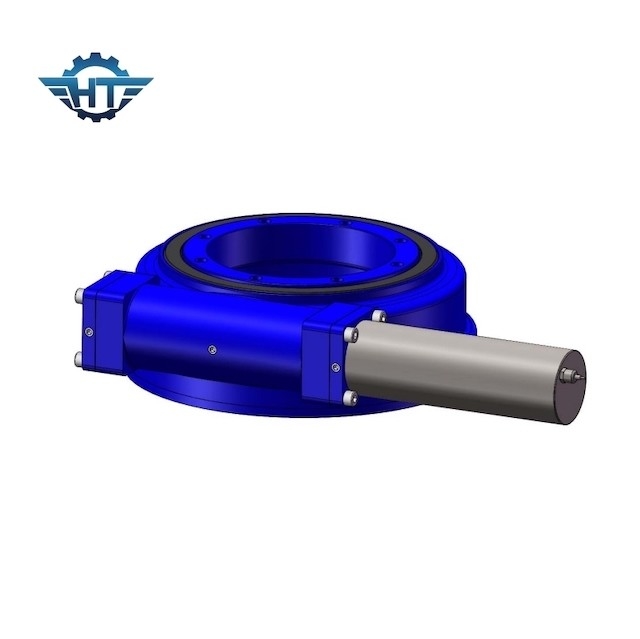

78:1 SE12 horizontalmente instalado que gerencie o rolamento com os motores 12V deslizantes para a antena
Rolamento do gerencio da antena
Uma antena parabólica, referida frequentemente como um caldeirão, é um paraboloide do metal que reflita sinais satélites na alimentação e no afinador situados no ponto de foco. O papel da antena parabólica é recolher o sinal fraco do satélite e remover tanto ruído como possível. A maioria de antenas são geralmente parabólicas, e há igualmente algumas antenas multifocal que são uma combinação de esferas e de paraboloides. O sinal satélite é concentrado em seu ponto de foco após ser refletido pela antena parabólica.
A estrutura da engrenagem de sem-fim encerrou a movimentação do gerencio da casa é uma seleção apropriada na aplicação na antena para cumprir as exigências da resistência do elevada precisão, a de superfície de corrosão, da resistência do forte vento, da eficiência elevada, do ganho alto, e da durabilidade.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Vantagens
Use os materiais que cumprem a exigência de uma vida de 25 anos
Tem o momento guardando excelente e momento da reviravolta para assegurar-se de que a carga “esteja ainda” sob a condição da velocidade do vento mais baixo do que a categoria 7, segue exatamente o sol, e assegura o uso eficiente de recursos claros;
Com a engrenagem de sem-fim de grande eficacia e estrutura ajustável da diferença do sem-fim, pode conseguir a precisão ultra-alta inferior ou igual a 0,5 graus
A investigação e desenvolvimento e a produção independentes de redutor planetário, encurtam o ciclo da produção do produto
O projeto completo da proteção, a vida útil pode alcançar 30 anos sob condições meteorológicas ásperas tais como uma alta temperatura de 120 ℃,
-40 baixa temperatura do ℃, tempestade de areia, chuva, etc.
A maquinaria de Hangtuo continuará a tornar-se e inovar, fornecer clientes mais serviços, e promove o progresso tecnologico na indústria.
