Detalhes do produto:
|
| Modelo: | VE5 | Relação da engrenagem: | 37:1 |
|---|---|---|---|
| Aplicação: | Perseguidores solares | Lugar de origem: | Changzhou, China |
| Motorista: | Motor da engrenagem planetária | Certificados: | ISO9001, CE |
| A instalação: | vertical, horizontal | Manutenção: | Livre |
| Cor: | como pedido | Folga: | 0,15 graus |
| Destacar: | Movimentação de baixa velocidade vertical do gerencio do motor,Movimentação ISO9001 do gerencio do motor,Movimentação elétrica do pântano ISO9001 |
||

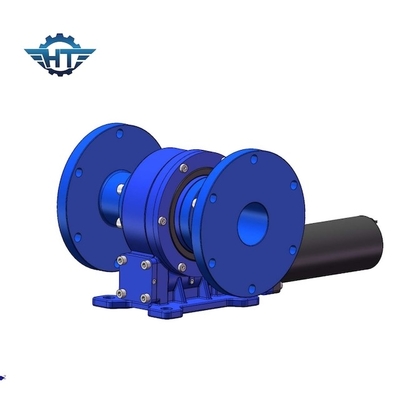

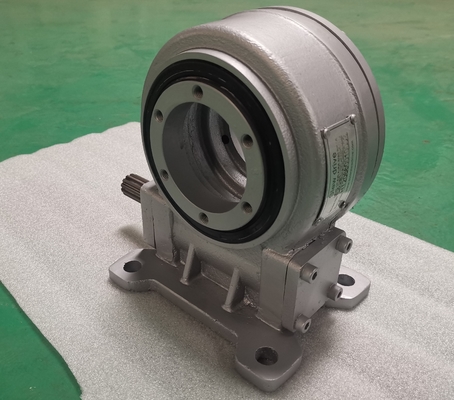

Movimentação de baixa velocidade vertical do gerencio, IP66 5 polegadas para o sistema de montagem à terra pequeno
Descrição de baixa velocidade da movimentação do gerencio
O redutor giratório pode suportar a grande força axial, força radial e momento da derrubada, e pode conduzir a plataforma giratória ou o suporte para girar horizontalmente e em ângulos de passo. O uso da engrenagem da movimentação do sem-fim conseguir a retardação. Conduzido pelo motor, o sem-fim conduz o anel exterior do rolamento do gerencio para girar, o torque exterior das saídas do anel através da flange, e o anel interno do rolamento do gerencio é fixado na base. É usado no projeto estrutural dos suportes de seguimento solares, conduzindo o sistema da produção de eletricidade para seguir a eficiência da geração das energias solares, e a maquinaria de construção que conduz dois objetos relativamente de gerencio para girar 360 graus na vontade.
| Modelo | VE5 | Lugar de origem | Changzhou, China |
| Tipo | GH | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 600 N.m |
| Inclinando o torque do momento | 5 K N.m | Guardando o torque | 9,2 K N.m |
| Avaliação axial estática | 16 KN | Avaliação radial estática | 27 KN |
| Avaliação axial dinâmica | 8 KN | Avaliação radial dinâmica | 14 KN |
| Relação da engrenagem | 37:1 | Eficiência | 40% |
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
Sistema trackering solar
Como uma energia limpa e renovável, a energia solar foi usada cada vez mais, especialmente a produção que de eletricidade fotovoltaico de seguimento a tecnologia é uma tecnologia emergente da utilização da energia solar que segue a tecnologia convencional da produção de eletricidade fotovoltaico.
O sistema de rastreio solar pode manter os painéis fotovoltaicos enfrentar o sol tanto quanto possível, aumentar a produção de eletricidade dos módulos fotovoltaicos solares, para reduzir eficazmente o custo de investimento do sistema da produção de eletricidade fotovoltaico, e melhora a taxa de utilização dos módulos fotovoltaicos solares. A estrutura da transmissão usada para conectar o equipamento elétrico e o painel fotovoltaico no sistema fotovoltaico tradicional tem as desvantagens da estrutura complexa e do custo alto.
