Detalhes do produto:
|
| Tipo: | movimentação da engrenagem de sem-fim | Materiais: | 42CrMo, 50Mn |
|---|---|---|---|
| Aplicação: | Sistema de rastreio solar | Garantia: | 10 anos |
| Cor: | como o pedido | Código do HS: | 8483409090 |
| MOTOR: | C.C. 24V | Característica: | Vida longa |
| Destacar: | movimentação do gerencio da linha central de 5In única,Movimentação do gerencio para o perseguidor solar 50Mn,movimentação hidráulica do sem-fim 50Mn |
||

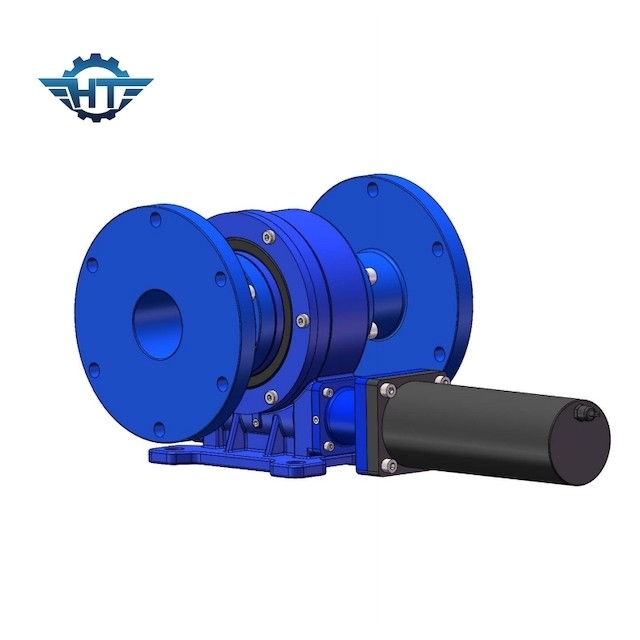

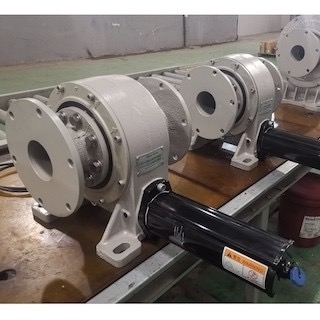

A única linha central VE5 massacrou a movimentação com envolvimento da engrenagem de sem-fim para o sistema de rastreio solar
Descrição da movimentação do pântano do sem-fim do envelope
Envolvendo movimentações do pântano do sem-fim são projetados na rotação fotovoltaico solar do painel e melhora a eficiência da produção de eletricidade. Podem ser aplicados em soluções de seguimento solares da perseguidor-única linha central do picovolt & da linha central dupla, no concentrador solar, no prato solar, no CPV (Photovoltaics concentrado), no CSP (energias solares concentradas), na calha parabólica solar etc.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Características
1. Rotação 360 graus
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A graxa tinha sido enchida antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Torque backholding alto, apropriado para a instalação vertical
Aplicações
Há muitas aplicações onde uma movimentação giratória pode ser usada, preliminares porque é bem - serido para as aplicações que exigem a carga manter o poder e o torque rotatório.
As aplicações típicas da movimentação do balanço incluem, mas não são limitadas a:
perseguidor 1.Solar
turbinas 2.Wind
elevador 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
equipamento 9.Drilling
equipamento 10.Military
