Detalhes do produto:
|
| Modelo: | Redutor VE9 de gerencio | Característica: | fechamento reverso do auto |
|---|---|---|---|
| Relação: | 61:1 | Aplicação: | sistema de rastreio esperto |
| Motorista Voltage: | 12V, 24V, 48V, 220V, 230V | Classe do IP: | IP66 |
| Cor: | como pedido | Effciency: | 40% |
| Destacar: | Único motor de movimentação vertical do gerencio,Motor de movimentação 48V do gerencio,movimentação solar do gerencio do perseguidor 48V |
||

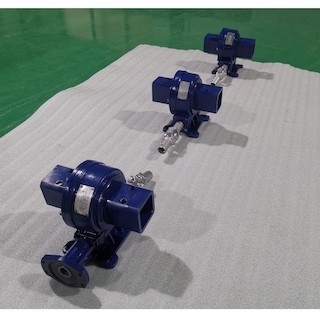

9 de única polegadas engrenagem do gerencio de Vertial para o sistema de rastreio solar esperto da linha central do enlace um

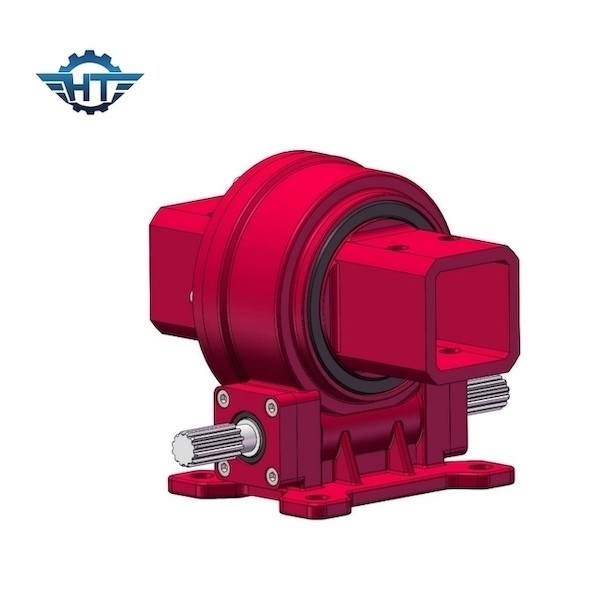

Descrição vertical da caixa de engrenagens da movimentação do pântano VE9
O redutor da engrenagem usa todos os níveis de transmissão da engrenagem para conseguir a finalidade da retardação. O redutor é composto de pares da engrenagem a todos os níveis. Por exemplo, uma engrenagem pequena pode ser usada para conduzir uma grande engrenagem para conseguir alguma finalidade da retardação, e uma estrutura de vários estágios é usada então. , a velocidade pode extremamente ser reduzida.
VE9 que o projeto vertical é o ponto brilhante o mais grande de movimentações do gerencio de Hangtuo, o projeto vertical é usado principalmente para o sistema solar do perseguidor, a estrutura especial simplifica a estrutura complexa do único suporte do sistema de rastreio solar da linha central, reduzindo o custo do sistema inteiro, o projeto vertical está jogando um papel mais competitivo no mercado solar do perseguidor.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
Especificações do Positioner da Duplo-linha central de SDE
