Detalhes do produto:
|
| Modelo: | 9 polegadas de única linha central | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| Eficiência: | 40% | MOTOR: | Elétrico, hidráulico, deslizante, servo |
| Instale: | Vertical montado | Aplicação: | A parte superior do telhado inclinou perseguidores solares |
| Precisão: | 0,15 graus | Serviço do OEM: | Disponível |
| Destacar: | O CE VE9 encerrou a movimentação do gerencio,Selagem incluida da movimentação IP66 do gerencio,Movimentação do gerencio do motor da selagem IP66 |
||

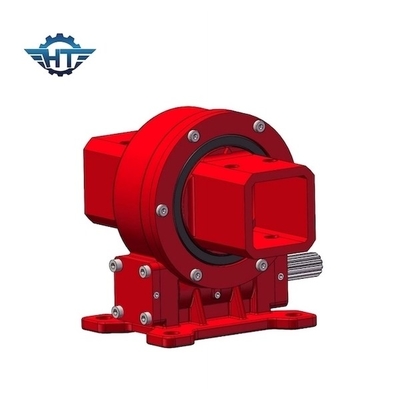

Redutor de gerencio do vertical do CE VE9, selagem IP66 para perseguidores solares inclinados parte superior do telhado
Descrição vertical do redutor do gerencio
As movimentações do gerencio da elevada precisão VE9 permitem sistemas ativos de seguir o sol ajustando à rotação da terra relativo ao sol. As aplicações solares incluem os perseguidores (picovolt) fotovoltaicos, os heliostats, calhas solares, o photovoltaics concentrado (CPV), e os motores de stirling. Nossas movimentações do pântano podem ser montadas horizontalmente, verticalmente, e em ângulos inclinados assim que um número infinito de orientações é possível.
A movimentação do gerencio tem muitos tipos tais como tipo incluido, tipo de abrigo aberto, tipo vertical, tipo duplo da linha central, tipo da elevada precisão, o tipo de movimentação movimentação do sem-fim do gerencio etc. é baseado no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
Único sistema de rastreio inclinado da linha central
A única linha central inclinado é apropriada para graus mais altos da latitude os de 30, e o ângulo da latitude é compensado pelo ângulo de inclinação da linha central de gerencio. Então trilha a altura do sol na direção da linha central de rotação, para conseguir um aumento melhor na produção de eletricidade fotovoltaico. Geralmente, a produção de eletricidade pode ser aumentada por 25% a 35% relativo ao suporte fixo.
