Detalhes do produto:
|
| Tipo: | Grupos da engrenagem de sem-fim | Relação da engrenagem: | 37:1 |
|---|---|---|---|
| Eficiência: | 40% | A instalação: | Horizontal, vertical |
| Aplicação: | Energia solar | Serviço do OEM: | Disponível |
| Lugar de origem: | Changzhou, China | Motorista: | 24VDC |
| Destacar: | Movimentação do gerencio da linha central de C5 Corrsion única,Única movimentação vertical do gerencio da linha central,Movimentação solar do pântano do único envolvimento |
||

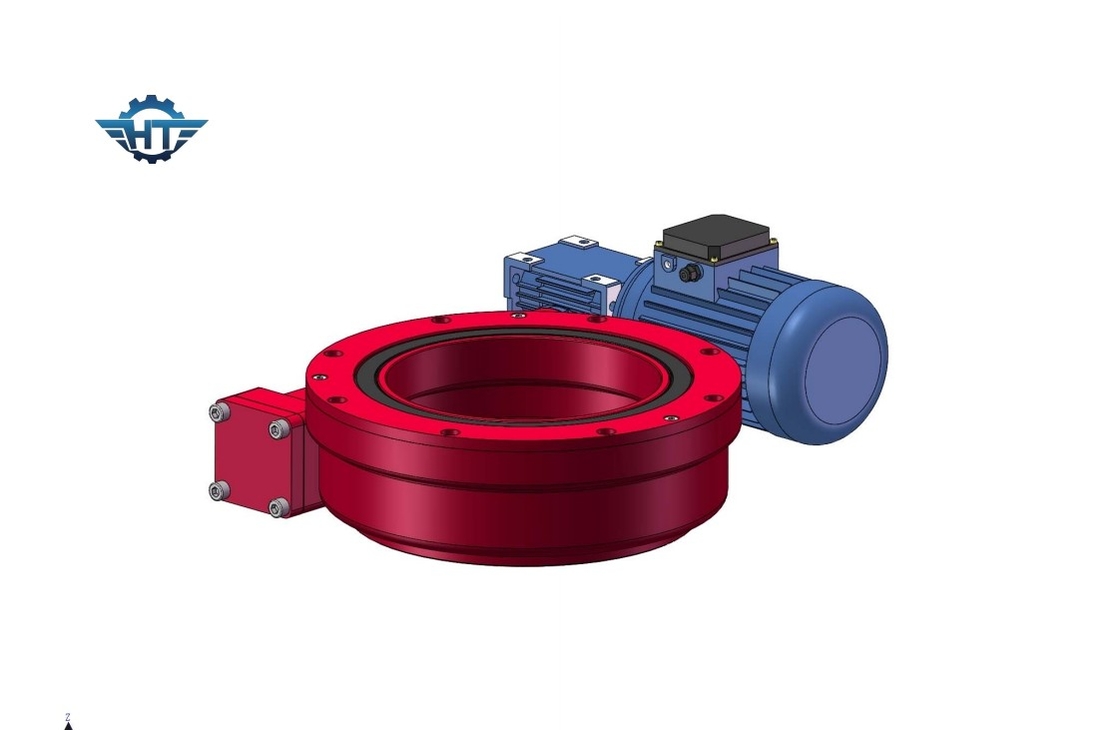

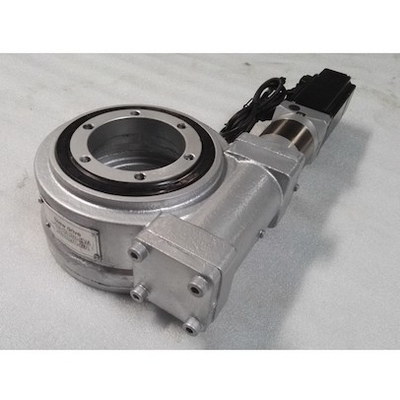

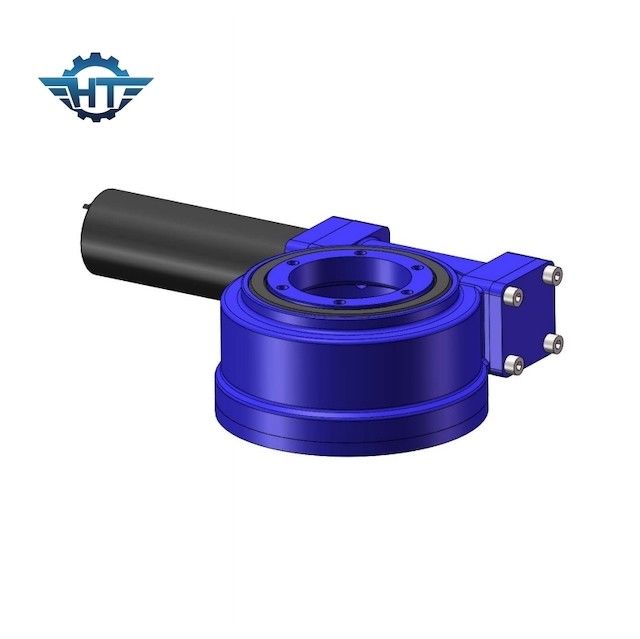

Envolvendo a movimentação do pântano da engrenagem de sem-fim, grau de C5 Corrsion para perseguidores solares exteriores
Descrição da movimentação do pântano da engrenagem de sem-fim de C5 Corrsion
A única movimentação do pântano da engrenagem de sem-fim do envolvimento é uma unidade compactamente construída que consista envolva o sem-fim, a engrenagem, o alojamento, a base etc. Esta unidade traz as vantagens de uma movimentação do gerencio.
A movimentação do gerencio Geared é apropriada para as aplicações que exigem a rotação lenta com um contínuo ou um movimento e capaz de segurar cargas combinadas. O produto é com dimensões padrão para acoplar um motor elétrico, hidráulico, o servo motor etc. assim como acopla um sistema inteiro ao equipamento. A respeito de suas densidade e rigidez alta, um sem-fim que sistema de movimentação é usada em vários equipamentos tais como plataformas móveis do conjunto, sistema satélite, guindastes de carregamento hidráulicos em veículos do transporte, guindastes marinhos pequenos, escadas de gerencio telescópicas, em unidades da roda de grandes transportadores portais marinhos, ele é agora especialmente extensamente uesd na energia solar.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
Disposição solar do sistema de rastreio da única linha central
As condições básicas da instalação, especialmente a direção do vento e a força do vento, devem ser consideradas no projeto da disposição de célula solar de seguimento da único-linha central. A único-linha central horizontal pode girar o painel para o sentido horizontal ao encontrar o forte vento super, que pode evitar dano ao painel pelo vento super-forte; O ângulo do painel pode igualmente ser mudado de acordo com o sentido para reduzir a possibilidade de dano ao painel.
Quando há um blizzard, a placa da bateria pode ser erigida tanto quanto possível para deixar a neve deslizar para baixo, e o impacto na placa da bateria pode igualmente ser reduzido no caso de uma grande chuva de granizo.
