| Marca: | HT |
| Número do modelo: | VE10 |
| Quantidade mínima: | 1 PC |
| Preço: | 145~226 USD/PC |
| Prazo de entrega: | 15~30 dias |

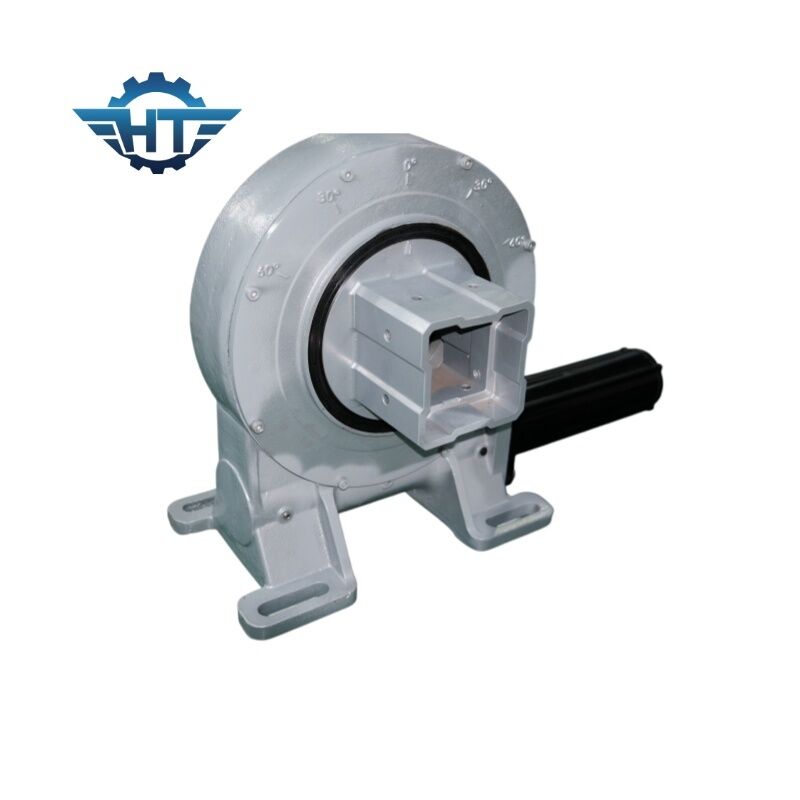

VE10 Acionamento giratório fechado de pequeno contra-choque para sistemas de rastreamento de eixo único horizontais
Descrição do motor de engrenagem
Um Slew Drive, comumente referido como um worm drive, é um sistema completo, pronto para ser instalado, que consiste em engrenagem, worm, base, placa superior e caixa completamente fechada.Pode ser personalizado com motores elétricos hidráulicos ou 12V/24V/48VComo um componente chave do sistema de rastreamento, o redutor de rotação é chamado de "coração" do sistema de rastreamento,e o desempenho do produto afeta diretamente a precisão do sistema de rastreamento.
Parâmetros de desempenho do modelo VE
| Parâmetros de desempenho do modelo VE | ||||||||||||
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso ((kg) |
| Um 3. | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| Cinco. | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| - Oito. | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Características
Precisão confiável com verme de envolvimento toroidal, também muitas características e vantagens
Projetados para rastreadores solares de eixo único e aplicações que exijam saída de eixo horizontal
Utilizando o princípio do rolamento giratório
Rotação de ±60°
Conjunto de engrenagens de bloqueio automático
Torque de entrada, torque de saída e instalação podem ser personalizados
Opção do motor
Aplicações
A engrenagem de minhoca e a unidade de minhoca possuem as características de auto-bloqueio reverso, que pode realizar o auto-bloqueio reverso, ou seja, apenas a minhoca pode conduzir a engrenagem de minhoca,mas o verme não pode ser conduzido pela engrenagem do verme para se moverQuando o ângulo de condução do verme é inferior ao ângulo de atrito equivalente entre os dentes do engrenagem de malha, o mecanismo tem propriedades de auto-bloqueio e pode alcançar o auto-bloqueio inverso, isto é,Só o verme pode conduzir a roda do verme.Como o mecanismo de auto-bloqueio do verme utilizado nas suas máquinas pesadas, o seu auto-bloqueio inverso pode desempenhar um papel na protecção da segurança.Esta característica faz com que o dispositivo de acionamento giratório amplamente utilizado no levantamentoO motor principal é um equipamento que, ao mesmo tempo que melhora o conteúdo tecnológico do motor principal, melhora consideravelmente a estabilidade de funcionamento e o fator de segurança do motor principal.É uma encarnação importante da aplicação segura de equipamentos mecânicos na construção.
