Detalhes do produto:
|
| Aplicação: | Sistema de montagem de rastreador de painéis solares | Cores: | Como requisito |
|---|---|---|---|
| Vida do campo: | 30 anos | Tempo de execução: | 3 a 45 dias |
| Tipo de motor: | Motor elétrico | Proteção: | IP66, fechado |
| Quadrado de saída: | 94*94 mm | Eficiência da transmissão: | 40% |
| Destacar: | Sistema de montagem,Acionamento elétrico de giro de eixo único,Traçador de painéis solares |
||

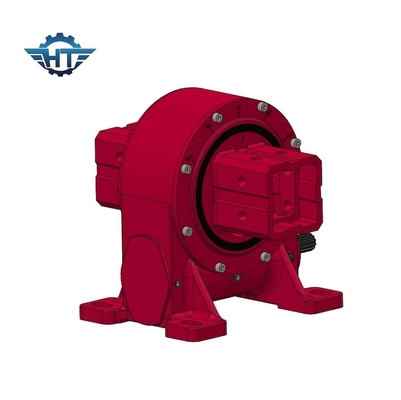

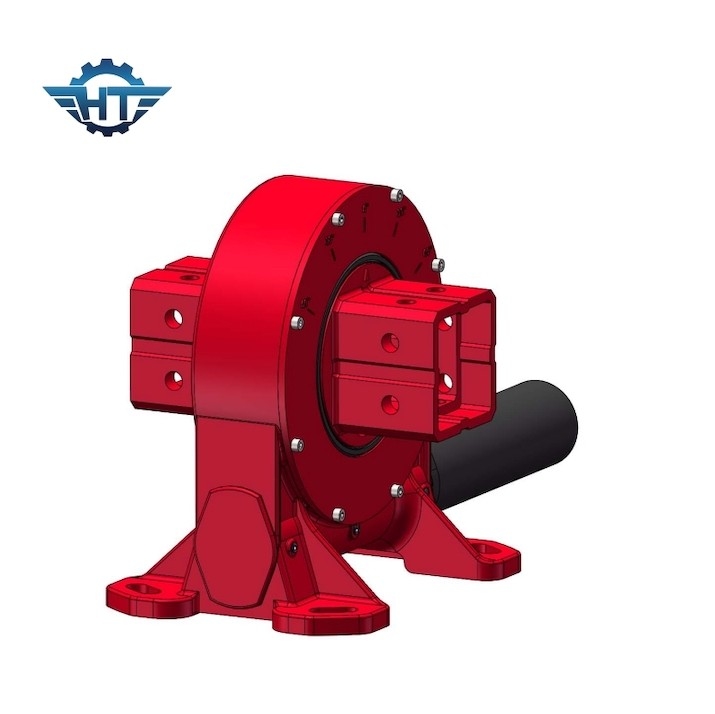

VE9 Acionamento elétrico giratório para sistema de montagem de rastreador de painéis solares de eixo único
Descrição da unidade de giro do engrenagem de minhoca
A engrenagem de verme e o verme têm eixos perpendiculares, e quando o verme é girado, ele se envolve com os dentes do engrenagem de verme, fazendo com que ele gire também.O ângulo dos dentes helicoidais no verme cria uma ação de deslizamentoA relação de redução é determinada pelo número de dentes no engrenagem do verme e pelo número de fios no verme.
As engrenagens de minhoca são amplamente utilizadas em várias aplicações devido às suas características únicas.
Alta redução de engrenagem: as engrenagens de minhoca oferecem altas taxas de redução de engrenagem, permitindo uma redução significativa da velocidade entre os eixos de entrada e saída.Isso os torna adequados para aplicações onde é necessário um torque elevado e uma saída de baixa velocidade.
Design compacto: A natureza compacta das engrenagens de minhoca as torna ideais para aplicações onde o espaço é limitado.
Característica de auto-bloqueio: as engrenagens de verme possuem uma característica de auto-bloqueio, o que significa que a engrenagem de verme não pode facilmente conduzir o verme.Esta característica torna as engrenagens de minhoca úteis em aplicações em que é necessário manter a posição ou evitar a condução para trás.
Alta resistência à carga de choque: as engrenagens de minhoca são capazes de lidar com altas cargas de choque devido à grande área de contato entre os dentes da minhoca e da engrenagem de minhoca.Isto torna-os adequados para aplicações pesadas.
Parâmetros de desempenho da unidade de giro do modelo VE
| Parâmetros de desempenho do modelo VE | ||||||||||||
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | - 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Aplicações
Os motores de rotação de engrenagem de minhoca são dispositivos mecânicos utilizados para fornecer movimento de rotação em várias aplicações.que funcionam em conjunto para gerar binário e controlar a rotação do componente acionadoO design exclusivo das engrenagens de minhoca permite altas proporções de engrenagem e capacidades de auto-bloqueio, tornando-as adequadas para várias aplicações.Aqui estão algumas aplicações comuns de motorização de engrenagem de minhoca:
Sistemas de rastreamento solar: os acionamentos giratórios de engrenagem de minhoca são amplamente utilizados em sistemas de rastreamento solar, como painéis solares ou concentradores solares.Esses motores permitem que os painéis solares ou espelhos rastreiem o movimento do solA característica de auto-bloqueio das engrenagens de minhoca ajuda a manter a posição dos painéis apesar das forças externas e das cargas do vento.
Construção e Equipamento Pesado: os motores de giro de engrenagem de minhoca encontram aplicações em máquinas de construção e equipamentos pesados.onde facilitam a rotação suave e controlada da barbatana ou da janelaAs altas proporções de engrenagem das engrenagens de minhoca permitem o posicionamento e o levantamento precisos de cargas pesadas.
Turntables industriais: os motores de giro de engrenagem de minhoca são empregados em turntables industriais, que são usados para girar objetos grandes e pesados.e sistemas de manuseio de materiais, quando for necessária a rotação de peças de trabalho ou produtos para transformação, inspecção ou transferência entre diferentes estações.
Robótica e automação: os acionamentos giratórios de engrenagens de minhoca desempenham um papel vital em várias aplicações robóticas.permitindo um movimento preciso e controladoEstas unidades são também utilizadas em sistemas de transportadores automatizados, onde facilitam o movimento de mercadorias e materiais ao longo da linha de produção.
Turbinas eólicas: as unidades de rotação de engrenagens de minhoca são utilizadas em sistemas de turbinas eólicas.A característica de auto-bloqueio das engrenagens de minhoca garante que a turbina permaneça adequadamente alinhada com a direção do vento.
Antenas de placas de satélite: As unidades de rotação de engrenagens de minhoca são empregadas em antenas de placas de satélite para rastreamento e posicionamento.Eles permitem que as antenas rastreiem satélites com precisão e mantenham uma conexão estável, mesmo quando submetidos a factores ambientais como o vento ou as vibrações.
Estes são apenas alguns exemplos das inúmeras aplicações dos motores de rotação de engrenagem de minhoca.As suas características de auto-bloqueamento tornam-nas adequadas para várias indústrias onde são necessários um movimento de rotação preciso e uma transmissão de binário.
