Detalhes do produto:
|
| Cores: | Conforme necessário | Tamanho: | 3 ~ 25 polegadas |
|---|---|---|---|
| Aplicação: | Sistema de rastreamento fotovoltaico | Motor elétrico: | - Sim, sim. |
| Residência Fechada: | - Sim, sim. | Módulo: | Módulo de engrenagem de minhoca |
| Velocidade de saída: | 0~1 RPM | Pacote de transporte: | Pacote de exportação padrão |
| Destacar: | Sistemas de rastreamento solar,Motor de giro vertical de 24 V,Acionamento de giro vertical com motor de 24 V |
||

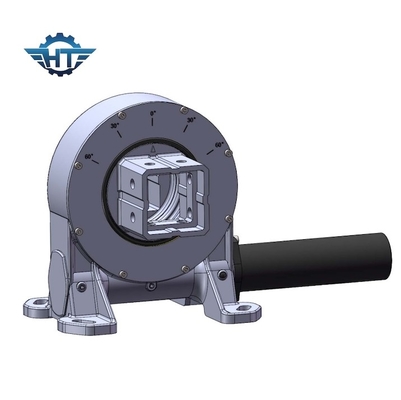

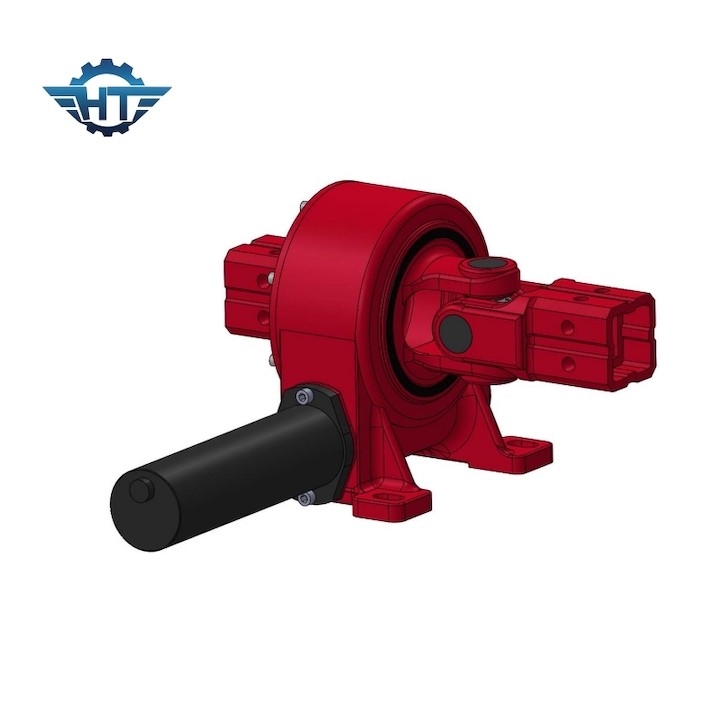

VE9 Acionamento de giro vertical com motor de 24 V para sistemas de rastreamento do sol
Descrição da caixa de engrenagens
As caixas de engrenagens giratórias são projetadas para lidar com cargas elevadas, fornecer posicionamento preciso e suportar aplicações pesadas.e operação suaveAlém disso, algumas caixas de engrenagens giratórias incorporam recursos adicionais como freios integrados ou sistemas de vedação encapsulados para melhorar seu desempenho e durabilidade.
Parâmetros de desempenho da unidade de giro vertical
| Modelo | Relação | Torque de saída nominal ((N.m.) | Torque de inclinação ((N.m.) | Torque de retenção ((N.m.) | Carga axial ((kN) | Carga radial ((kN) | Eficiência | Precisão ((°) | Auto-bloqueio | Peso ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
Características
1. Rotar ± 60°, parar internamente para garantir a segurança do sistema
2. Conecte um motor de condução do lado esquerdo ou direito
3O espaço livre é já definido pelo fabricante antes da fábrica, não é necessário ajustar quando a instalação
4A graxa tinha sido preenchida antes da fábrica.
4Instalação simples e manutenção reduzida
5- Design compacto e poupança de espaço
6A engrenagem é auto-bloqueada, sem necessidade de freio.
7Método fácil e fluente de arranque e parada
8- Alto binário de inclinação, adequado para instalação horizontal
Aplicações
As caixas de engrenagem de rotação de engrenagem de minhoca são amplamente utilizadas em várias aplicações onde é necessário um movimento de rotação preciso e controlado.
Construção e Máquinas Pesadas: As caixas de engrenagem de engrenagem de minhoca são comumente usadas em máquinas de construção, como guindastes, escavadeiras e plataformas de trabalho aéreas.Eles fornecem o binário necessário e rotação suave necessária para levantar, balançando e estendendo o equipamento.
Sistemas de rastreamento solar: nas usinas de energia solar e sistemas de rastreamento solar, as caixas de engrenagem de giro de engrenagem de minhoca são usadas para orientar e rastrear painéis solares ou espelhos para maximizar a captura de energia solar.A rotação lenta e precisa da engrenagem de minhoca permite o posicionamento preciso dos painéis solares para otimizar a exposição à luz solar durante todo o dia.
