Detalhes do produto:
|
| Materiais: | Ferro fundido | Eficiência: | 40% |
|---|---|---|---|
| Motorista: | Motor elétrico | Cores: | como pedido |
| Torque de retenção: | 39kNm~50kNm | Voltagem de entrada: | 24 V |
| Velocidade de saída: | 0~1 RPM | Nível de protecção: | IP66 |
| Destacar: | ve7 engrenagem de giro vertical inclinável,Engrenagem de giro vertical do sistema PV,Acionamento de rotação vertical do sistema PV |
||

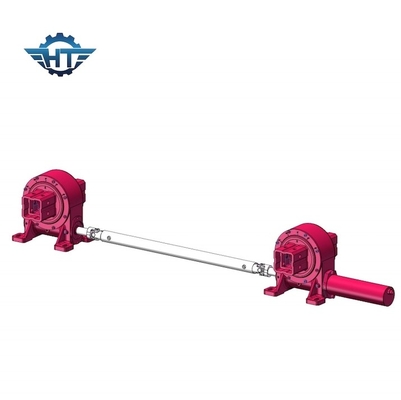

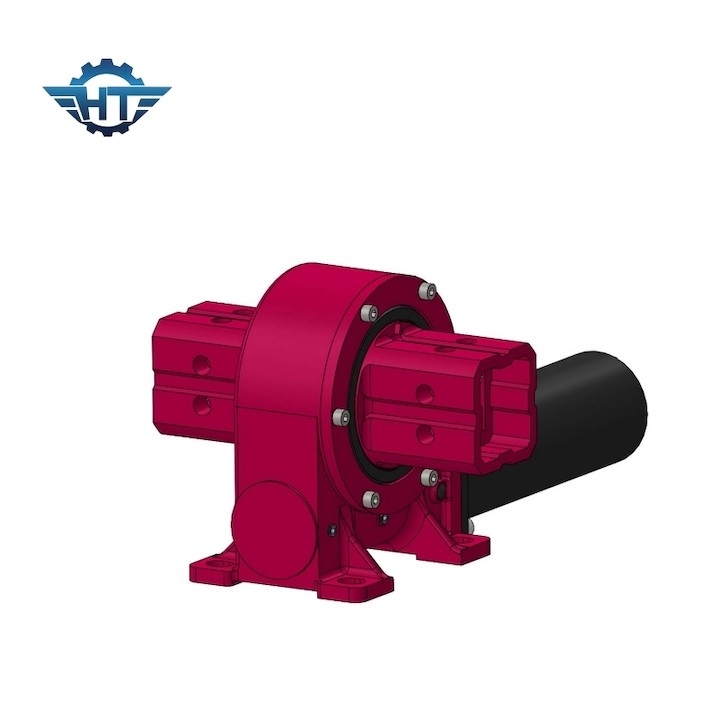

VE7 Torque de inclinação 8000N.M Acionamento giratório para sistema fotovoltaico
Descrição do accionamento do engrenagem
O mecanismo de engrenagem é integrado com o anel de rolagem e é responsável pela transmissão da potência e geração do movimento de rotação.que é accionado por um motor ou outra fonte de energiaA interação entre o pinhão e a engrenagem permite a rotação controlada da unidade de rotação.
A Hangtuo Mechanical possui um profundo conhecimento especializado e tem mais de 10 anos de experiência na concepção, desenvolvimento e fabricação de acionamentos giratórios.A nossa equipa é especializada em investigação e desenvolvimento nessa área específica e abrange os domínios das tecnologias de rastreamento para sistemas fotovoltaicos, centrais solares concentradas, engenharia mecânica e tecnologia de propulsão giratória.
Ficha técnica do modelo VE de accionamento giratório
| Modelo | Relação | Torque de saída nominal ((N.m.) | Torque de inclinação ((N.m.) | Torque de retenção ((N.m.) | Carga axial ((kN) | Carga radial ((kN) | Eficiência | Auto-bloqueio | Peso ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sim, sim. | 251 |
Vantagens
- Não.Experiência de longa data no controlo de processos inteligentes para produção em série, bem como no desenvolvimento de produtos orientados para o cliente.
Motor giratório (tipo fechado, tipo vertical, tipo de duplo eixo,Tipo de precisão) A tração de giro do verme de relógio de areia é baseada no rolamento de giro com forte torque de momento de inclinação e função de auto-bloqueio estáticoMuitas superfícies de contacto com os dentes são concebidas especialmente para condução de cargas elevadas.
Estabelecemos pontos críticos de inspeção de qualidade, um total de 9 posições através da fábrica.Usamos alta precisão e calibragem de gabarito de medição.
Para obter mais informações sobre os parâmetros técnicos do produto, contacte-nos para obter o catálogo do produto e os desenhos de vendas pormenorizados.
Aplicações
O motor de rotação vertical é geralmente instalado paraterreno lat ou terreno complexoe é amplamente utilizado em vários projetos de geração de energia fotovoltaica, tais como geração de energia parabólica ou CSP, geração de energia CSP fresnel, sistema de rastreamento solar de eixo único plano,Sistema de rastreamento solar oblíquoÉ com alta precisão, geralmente este modelo com casa fechada, pode impedir que poeira e água entrem no interior.
