Detalhes do produto:
|
| Redutor e Motor: | VE5, 24VDC | Material: | Desgaste-resistente |
|---|---|---|---|
| Aplicação: | Sistemas de rastreio solares | Garantia: | 5~10 anos |
| Cor: | Como necessário | Tamanho: | 3 a 25 polegadas |
| Módulo: | Módulo da engrenagem de sem-fim | Característica: | IP66, Longa Vida |
| Destacar: | Única movimentação vertical do pântano da linha central,25 polegadas de movimentação vertical do pântano,Vista - a movimentação vertical resistente do pântano |
||

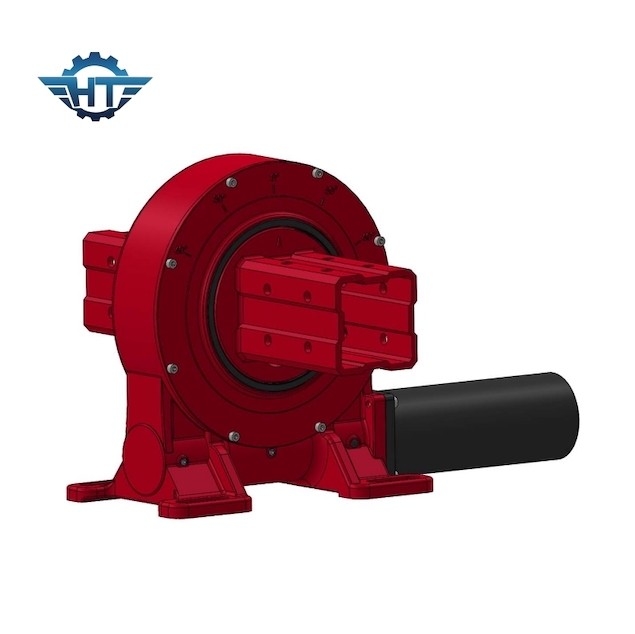

Desgaste vertical da movimentação do pântano da linha central de IP66 VE5 24VDC único - 25 polegadas resistentes
Único serviço vertical da movimentação do pântano da linha central
-- O cliente pode escolher o motor de acordo com nossa movimentação já projetada do gerencio conecta
dimensão.
-- Nós podemos personalizamos a dimensão da conexão de acordo com o motor do cliente conectamos a dimensão.
-- Nós podemos ajudar a fornecer as peças inteiras o motor hidráulico, o motor da C.C., de motor de C.A. o servo motor, o deslizante ou.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Únicas características verticais da movimentação do pântano da linha central
Devido ao uso de girar o rolamento e a estrutura anular do sem-fim, o solar seguindo o dispositivo giratório da movimentação pode conseguir o contato do multi-dente, tem as características do grande torque da transmissão e da operação estável; pode suportar grandes cargas radiais e axiais e a reviravolta forte. Torça (resistência do anti-vento) está sendo amplamente utilizado em sistemas de rastreio solares da produção de eletricidade fotovoltaico e em outras indústrias energéticas novas por clientes domésticos e estrangeiros. Os produtos têm atualmente 9 modelos que variam de 3 polegadas no diâmetro a 25 polegadas no diâmetro, e nas mais de 60 variedades, que podem encontrar as necessidades de formulários diferentes do comum barato e do seguimento fotovoltaicos, fotoelétricos, fototérmicos da precisão.
Aplicações
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 para o único enlace liso da linha central. Este tipo do sistema é apropriado para latitudes abaixo de 30 graus e inclinações da terra menos de 12 graus.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, movimentação do gerencio SE21 para o único enlace oblíquo da linha central. Este tipo dele é apropriado para os sistemas médios às latitudes altas, a terra precisa de ser aproximadamente liso.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, movimentações do gerencio VE9 para a unidade oblíqua da único-linha central. Este tipo do sistema é apropriado para o meio às latitudes altas.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, movimentação do gerencio SDE21 para o sistema de rastreio solar duplo. Este tipo dos sistemas é apropriado para todo o tipo do landform.
