Detalhes do produto:
|
| Modelo: | SDE3 | Relação da engrenagem: | 31:1 |
|---|---|---|---|
| Aplicação: | Pratos da antena satélite | Lugar de origem: | Changzhou, China |
| Motor: | motor da C.C. 12/24V | Certificados: | ISO9001, CE |
| A instalação: | Horizontal ou vertical | Manutenção: | Livre |
| Destacar: | Movimentação vertical do gerencio 24VDC,A antena satélite torna côncava a movimentação vertical do gerencio,Movimentação vertical da engrenagem do gerencio do motor |
||

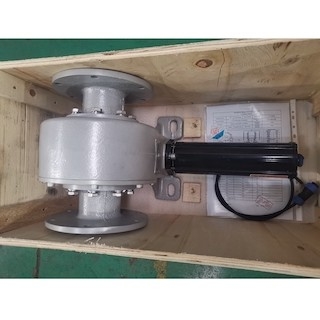

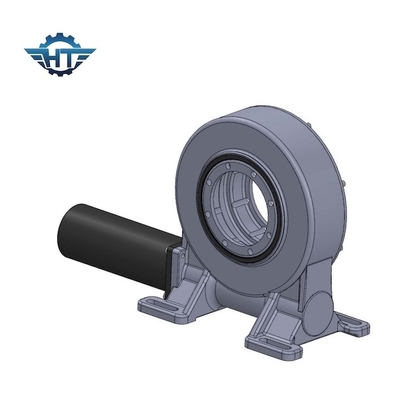

Movimentação vertical horizontal da engrenagem do gerencio do motor da C.C. da movimentação 24V do gerencio para pratos da antena satélite
Descrição vertical da movimentação do gerencio
Adotando o rolamento do gerencio como seu componente do núcleo, a movimentação do gerencio pode carregar a força axial, força radial e da inclinação momento imultaneously. A movimentação do gerencio é aplicada extensamente em reboques modulares, em todos os tipos de guindastes, na plataforma de trabalho aérea, em sistemas de rastreio solares e em sistemas das energias eólicas.
As caixas de engrenagens elétricas e planetárias podem ser projetadas de acordo com a exigência de cliente. A movimentação do gerencio tem a vantagem para salvar o espaço nas facilidades, capacidade de carga máxima em um design compacto, tempo extensivo, custos de manutenção reduzidos.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicação da movimentação da engrenagem do gerencio
Nossas movimentações do gerencio são fabricadas sob os sistemas de controlo de alta qualidade e uma equipe de especialistas experientes. São projetados e fabricados por coordenadores totalmente automático e semiautomáticos inovativos do equipamento de produção, os experientes e qualificada. As movimentações do gerencio são apropriadas para as aplicações que exigem o movimento contínuo ou cíclico e podem segurar cargas combinadas: CPV, picovolt, CSP, antenas parabólicas, etc. Nossos produtos têm tamanhos padrão da conexão para a conexão fácil e simples aos motores ou aos sistemas elétricos, hidráulicos.
Q&A
1. Como posso eu escolher?
Especifique por favor a velocidade do tamanho, da largura, da tensão, do poder e da nenhum-carga do diâmetro de roda dos motores exigidos.
2. Poderia eu tomar amostras para testar adiantado a qualidade e o mercado?
Certo, bem-vindo para tomar amostras para testar nossos qualidade e serviço.
3. Que é o custo total para amostras?
A amostra total do cost= da amostra custou + frete
Nós dar-lhe-emos os melhores custos de envio depois que você escolhe os motores apropriados da engrenagem
4. Como você envia amostras?
Considerar a quantidade da amostra não é grande, nós apoia amostras do navio pelo EMS, pelo TNT ou pelo Fedex
5. Que é sua quantidade de ordem mínima?
10 grupos depois que amostras confirmadas
6. Que é seu prazo de entrega?
Para amostras padrão: dentro de 7days; para ordens do grupo: no prazo de 25 dias.
