Detalhes do produto:
|
| Modelo: | VE9 | Auto-fechamento: | Sim |
|---|---|---|---|
| Certificado: | ISO9001, CE | Garantia: | 5~10 anos |
| Material: | 50Mn, 42CrMo | Aplicação: | Perseguidores solares do campo aberto |
| Cor: | como pedido | Precisão: | ≤0,1 |
| Destacar: | Movimentação vertical do gerencio ISO9001,Anti anel do pântano da movimentação do sem-fim de Errosion,Movimentação do anel do gerencio ISO9001 |
||

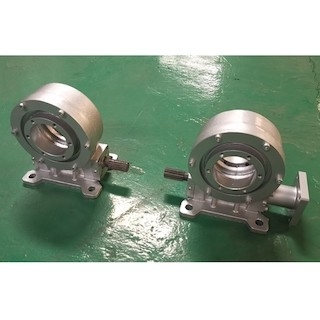

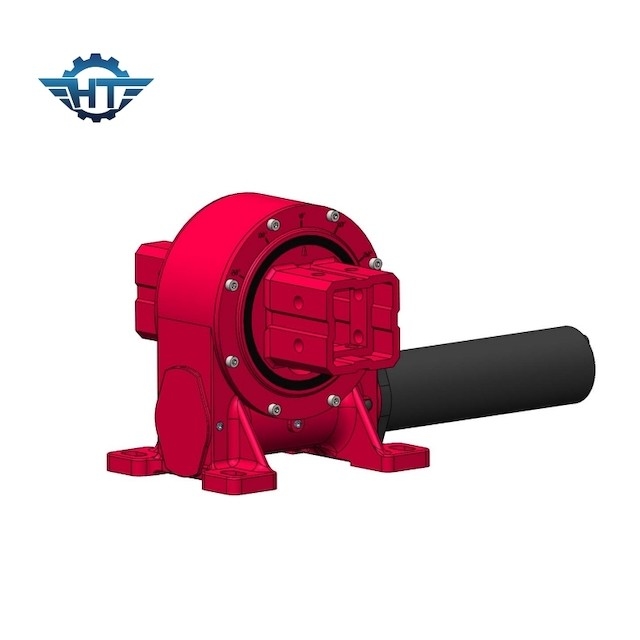

9 de única polegadas engrenagem de sem-fim do gerencio, anti revestimento de Errosion para perseguidores solares do campo aberto
Única descrição da movimentação do gerencio da linha central
A única movimentação do gerencio da linha central é um mecanismo da transmissão da redução integrado com uma fonte de energia de condução. A rotação pode estar em uma única linha central, ou em machados múltiplos junto. É um mecanismo de uso geral da transmissão da redução que integre as funções da rotação, a retardação, e ter uma estrutura simples e uma fabricação e uma manutenção convenientes ao mesmo tempo.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
Único sistema de rastreio liso da linha central
O sistema de rastreio liso da único-linha central é o sistema de rastreio o mais amplamente utilizado no mercado, que pode ser subdividido no sistema de rastreio liso da único-linha central da NS-linha central (isto é, a linha central de rotação é instalada no sentido norte-sul) e no sistema de rastreio liso da único-linha central da EW-linha central (IE a linha central de rotação). instalado no sentido leste-oeste). Entre eles, o sistema de rastreio liso da único-linha central da NS-linha central é o mais amplamente utilizado.
Para o sistema de rastreio horizontal da único-linha central da NS-linha central, a fim adaptar-se às áreas com latitudes mais altas, um sistema de rastreio liso da único-linha central com um ângulo de inclinação foi desenvolvido.
