Detalhes do produto:
|
| Modelo: | VE9 | Auto-fechamento: | Sim |
|---|---|---|---|
| Certificado: | ISO9001, CE | Garantia: | 5~10 anos |
| Material: | 50Mn,42CrMo | Aplicação: | Industrial |
| Teste: | Spray Salgado | Precisão: | ≤0.1 |
| Destacar: | solar tracker drive,solar slew drive |
||

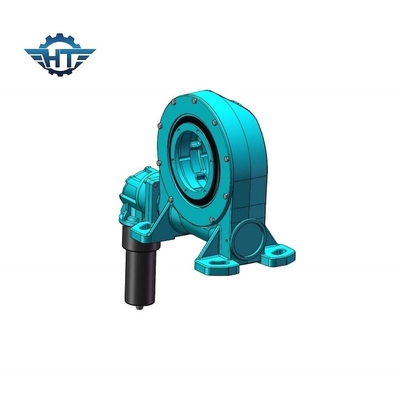

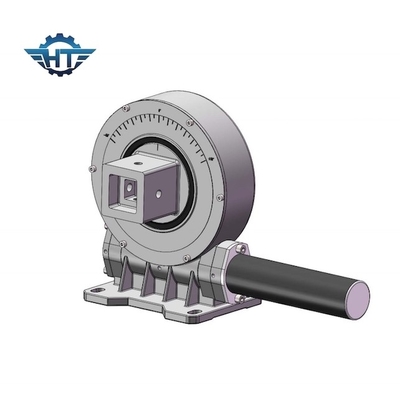

Movimentação pequena vertical solar do gerencio para o sistema de rastreio solar da única linha central horizontal
Descrição pequena da movimentação do gerencio
As plantas de energias solares exigem sistemas de movimentação robustos com a precisão alta, a eficiência e a operação a longo prazo virtualmente livre de manutenção mostrando um alto nível da confiança. Os únicos componentes projetados especialmente para o uso exterior podem cumprir as exigências. A movimentação do gerencio da engrenagem de sem-fim é serida idealmente para o ajuste do azimute de um perseguidor, desde que podem ser usados para relações virtualmente folga-livres da transmissão e movimentos muito lentos. Pela seleção alvo-orientada de materiais definidos, os parâmetros exigidos tais como o comportamento perfeito do desgaste, a força de fadiga alta e a proteção de corrosão a longo prazo são conseguidos e executados.
O controlador de seguimento solar inclui: a movimentação horizontal do gerencio para únicas movimentações horizontais oblíquas do sistema de rastreio da linha central e do pântano do único sistema de rastreio oblíquo liso da linha central da linha central único é as soluções de seguimento solares mais-eficazes.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Características
Do material ao produto acabado, nossas movimentações do sem-fim são projetadas, testadas e garantidas para a precisão de seguimento da eficiência de acordo com as exigências especiais dos clientes.
A movimentação do gerencio pode realizar rotação e redução de velocidade circunferenciais ilimitadas, e pode suportar a força axial maior, força radial e força da reviravolta. Aprecia vantagens da precisão alta, da estrutura compacta e da grande capacidade de carga.
